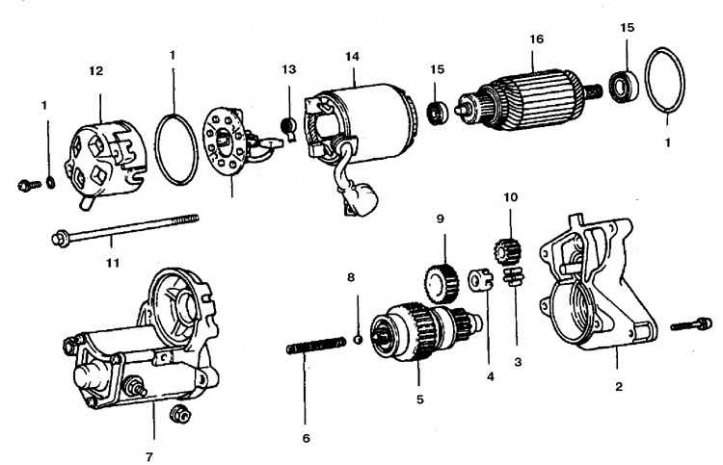

Детали стартера и тягового реле
1. Кольцевая прокладка; 2. Парадная крышка; 3. Ролик; 4. Ограничитель; 5. Обгонная муфта в сборе; 6. Пружина; 7. Тяговое реле в сборе; 8. Шарик; 9. Промежуточная шестерня; 10. Шестерня; 11. Стяжной болт; 12. Задняя крышка; 13. Щеткодержатель; 14. Якорь; 15. Подшипник; 16. Ротор
Система пуска состоит из батареи, стартера, тягового реле и соединительных проводов. Тяговое реле смонтировано непосредственно на стартере.
Стартер в сборе с тяговым реле смонтирован в задней части двигателя, рядом картером трансмиссии (КПП). Включение стартера допускается на время не более 15 секунд с последующей паузой не менее 2 минут.
