Расположение узлов и агрегатов 4-цилиндрового двигателя
1. Золотник вентиляции картера; 2. Бачок гидропривода тормозов; 3. Бачок гидропривода сцепления; 4. Блок предохранителей; 5. Расширительный бачок системы охлаждения; 6. Батарея; 7. Пробка радиатора; 8. Бачок гидроусилителя руля; 9. Указатель уровня масла в двигателе ; 10. Катушка зажигания; 11. Пробка маслозаливной горловины; 12. Бачок омывателя ветрового стекла; 13. Корпус воздушного фильтра

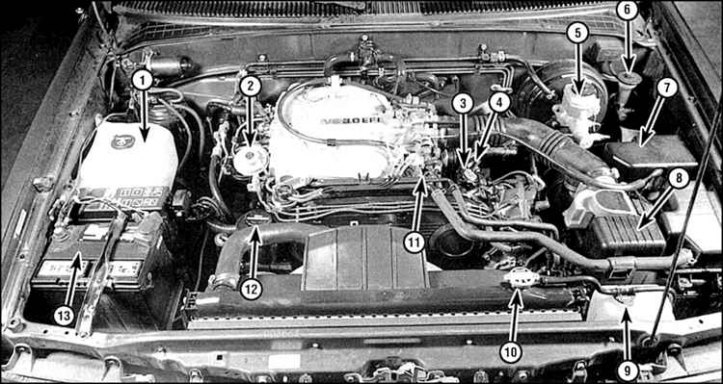

Расположение узлов и агрегатов двигателя V6 3,0 л
1. Бачок стеклоомывателя; 2. Клапан рециркуляции; 3. Пробка маслозаливной горловины; 4. Указатель уровня масла в двигателе; 5. Бачок гидропривода тормозов; 6. Бачок гидропривода сцепления; 7. Блок предохранителей; 8. Воздушный фильтр; 9. Расширительный бачок системы охлаждения; 10. Пробка радиатора; 11. Распределитель зажигания; 12. Бачок гидроусилителя руля; 13. Батарея

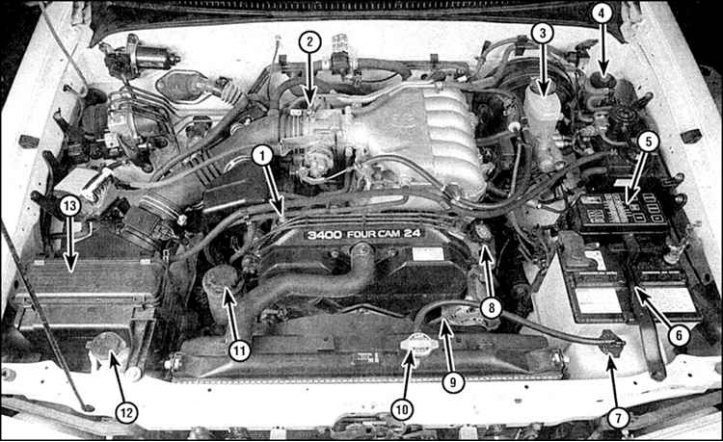

Расположение узлов и агрегатов двигателя V6 3,4 л
1. Золотник вентиляции картера; 2. Клапан рециркуляции; 3. Бачок гидропривода тормозов; 4. Бачок гидропривода сцепления; 5. Блок предохранителей ; 6. Батарея; 7. Расширительный бачок системы охлаждения; 8. Пробка маслозаливной горловины; 9. Указатель уровня масла в двигателе; 10. Пробка радиатора; 11. Бачок гидроусилителя руля; 12. Бачок омывателя ветрового стекла; 13. Корпус воздушного фильтра
