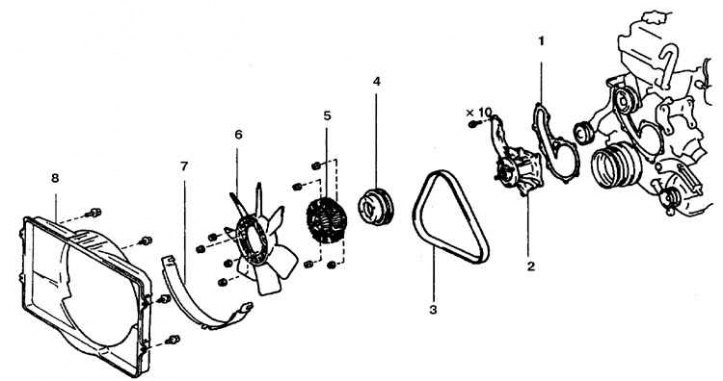

Насос охлаждающей жидкости на 4-цилиндровых двигателях
1. Прокладка; 2. Насос; 3. Ремень; 4. Шкив; 5. Муфта; 6. Крыльчатка; 7. Кожух 1; 8. Кожух 2
4-цилиндровые двигатели
1. Отсоедините батарею от массы и слейте охлаждающую жидкость (см. подраздел 2.33).
2. Снимите все ремни навесных агрегатов.
3. Снимите кожух вентилятора и вентилятор.
4. Снимите с насоса шкив и отсоедините шланги (см. рис. Насос охлаждающей жидкости на 4-цилиндровых двигателях).
5. Отверните болты и снимите насос.
6. Тщательно очистите разъемную плоскость крышки от остатков прокладки.
7. Установка выполняется в обратном порядке. Болты затяните с заданным моментом.
Двигатель v6

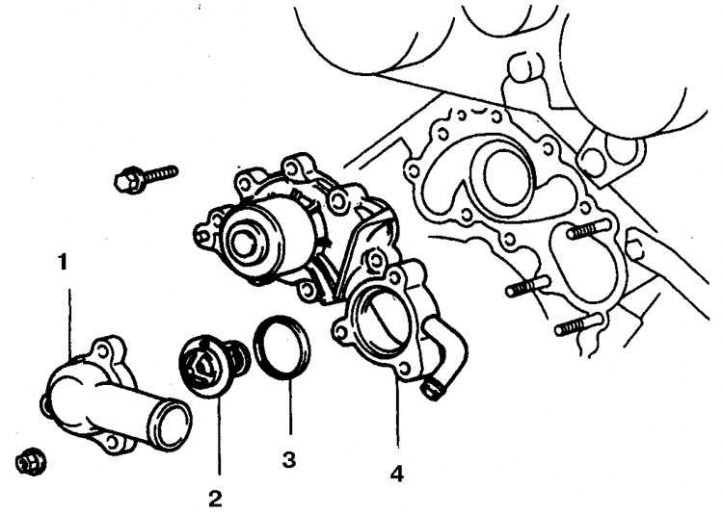

Насос двигателя 3,0 л
1. Впускной патрубок; 2. Термостат; 3. Прокладка; 4. Насос

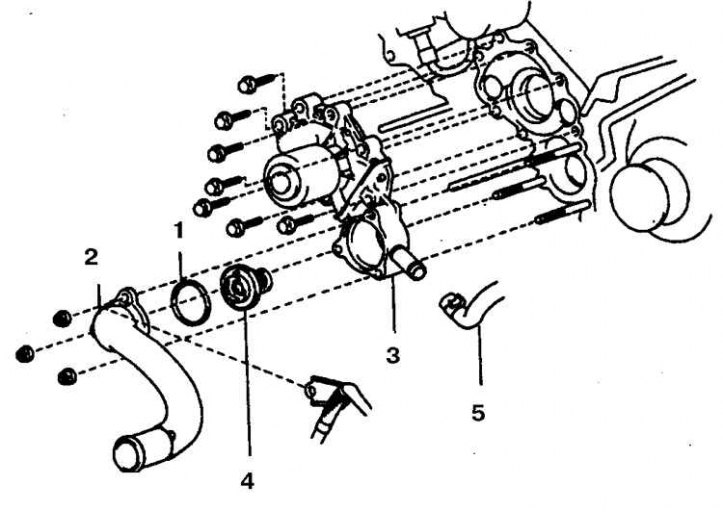

Насос двигателя 3,4 л
1. Прокладка; 2. Впускной патрубок; 3. Насос; 4. Термостат; 5. Шланг N2 охладителя

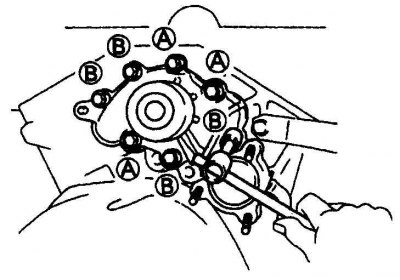

Болты насоса двигателя 3,0 л
Момент затяжки:
болтов А – 15,6 Н·м
болтов В – 16,8 Н·м
1. Отсоедините батарею от массы и слейте охлаждающую жидкость.
2. Снимите зубчатый ремень.
3. Снимите кронштейн генератора и снимите с насоса термостат.
4. Отсоедините от насоса шланг N2 охладителя.
5. Отверните болты и снимите насос (см. рис. Болты насоса 3,0 л). Отсоедините шланги.
6. Тщательно очистите разъемную плоскость крышки от остатков уплотнения.
7. Установка выполняется в обратном порядке. На плоскость насоса нанесите валик герметика. Болты затяните с заданным моментом. Имейте в виду, что болты насоса двигателя 3,0 л имеют разные размеры (см. рис. Болты насоса 3,0 л).
