Примечание: устанавливайте детали как показано на рисунке.

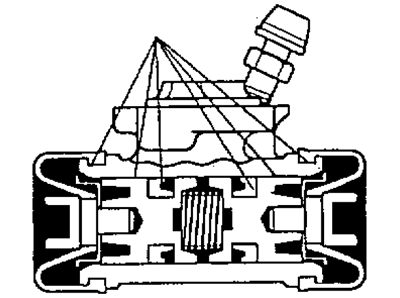

1. Нанесите консистентную смазку на следующие детали:
- две манжеты,
- два поршня,
- два пыльника.

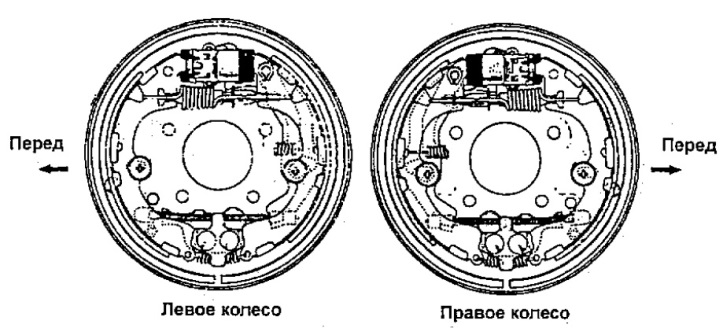

Установка задних барабанных тормозов
2. Соберите колесный тормозной цилиндр.
а) Установите две новых манжеты.
б) Установите пружину и два поршня в цилиндр. Проверьте, что фланцы поршня направлены внутрь.
в) Установите два пыльника.
3. Установите колесный тормозной цилиндр.
Установите колесный тормозной цилиндр на тормозном щите и затяните 2 болта.
- Момент затяжки — 10 Нм
4. Используя специнструмент, подсоедините тормозную трубку к колесному тормозному цилиндру.
- Момент затяжки — 15 Нм
5. Нанесите высокотемпературную смазку на следующие детали:
а) Поверхности контакта тормозной колодки и тормозного щита.
б) Поверхности контакта удерживающей пластины и тормозной колодки.
в) Болт автоматического регулятора.
г) Поверхности контакта автоматического регулятора и тормозной колодки.
6. Если необходимо, замените регулировочную прокладку.
а) Установите рычаг стояночного тормоза с новым стопорным кольцом.
б) Установите рычаг автоматического регулятора с новым стопорным кольцом.

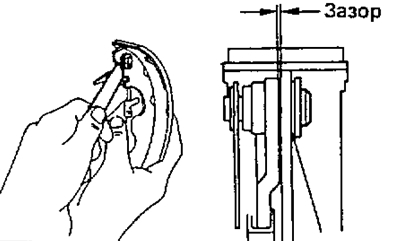

7. Используя щуп, измерьте зазор между тормозной колодкой и рычагом.
- Максимально допустимый зазор — 0,35 мм
Если зазор не соответствует техническим требованиям, подберите регулировочную прокладку нужной толщины.

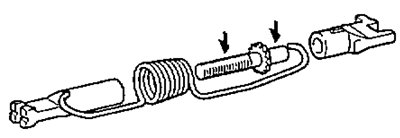

8. Установите автоматический регулятор и заднюю колодку.
а) Используя плоскогубцы, подсоедините трос привода стояночного тормоза к рычагу.
б) Установите регулятор и возвратную пружину.
в) Установите пружину рычага автоматического регулятора.

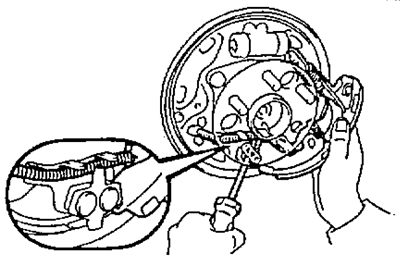

г) Установите заднюю тормозную колодку одним концом в тормозной цилиндр, а другим за удерживающую пластину.
г) Используя специнструмент, установите держатель, седла пружины и пружину держателя.
Внимание: не допускайте попадания масла или консистентной смазки на поверхности трения.
9. Установка передней тормозной колодки.
а) Установите фиксирующую пружину между задней и передней тормозными колодками.
б) Установите переднюю тормозную колодку одним концом в тормозной цилиндр и автоматический регулятор, а другим за удерживающую пластину.
Внимание: не допускайте попадания масла или консистентной смазки на поверхности трения.
в) Используя специнструмент, установите держатель пружины, седла пружины и пружину держателя.
г) Используя специнструмент, подсоедините возвратную пружину.
10. Проверка работы механизма автоматической регулировки зазора между колодками и барабаном.
а) Подвигайте рычаг привода стояночного тормоза вверх-вниз. Проверьте, что автоматический регулятор работает.
Если автоматический регулятор не работает, проверьте правильность сборки задних тормозов.
б) Установите минимально возможную длину автоматического регулятора.
в) Установите тормозной барабан.
г) Затяните рычаг стояночного тормоза на полный ход, до того пока слышны щелчки срабатывания храпового тормозного механизма.
Проверка зазора между тормозными накладками и тормозным барабаном.
а) Снимите тормозной барабан.
б) Измерьте внутренний диаметр барабана и диаметр, образуемый накладками тормозных колодок.
Проверьте соответствие полученной разности диаметров номинальному зазору.
- Номинальный зазор — 0,6 мм
Если зазор между накладками и барабаном не соответствует техническим условиям, проверьте систему стояночного тормоза.
12. Установите тормозной барабан.
13. Установите заднее колесо.
14. Заполните бачок тормозной жидкостью и прокачайте тормозную систему.
15. Проверьте отсутствие утечек.
