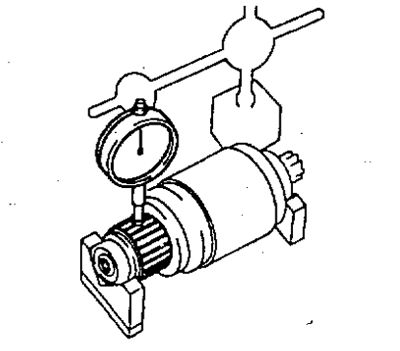

2. Установите якорь на призмы и измерьте биение коллектора.
- Максимально допустимое радиальное биение коллектора — 0,05 мм
Если биение превышает указанное значение, то проточите коллектор на токарном станке.

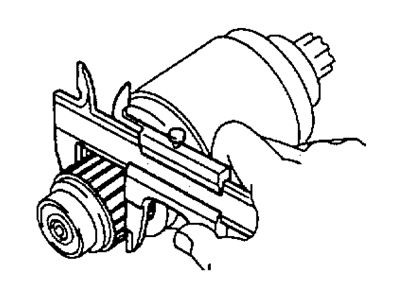

3. При помощи штангенциркуля измерьте диаметр коллектора.
Номинальный диаметр коллектора:
- стартер 0,8 кВт — 30 мм
- стартеры 1,2 и 1,4 кВт — 30 мм
- стартер 2,2 кВт — 35 мм
Минимально допустимый диаметр коллектора:
- стартер 0,8 кВт — 29 мм
- стартеры 1,2 и 1,4 кВт — 29 мм
- стартер 2,2 кВт — 34 мм
Если диаметр коллектора меньше минимально допустимого, то замените якорь стартера.
4. Проверьте, чтобы в канавках между ламелями коллектора не было загрязнений и посторонних частиц.

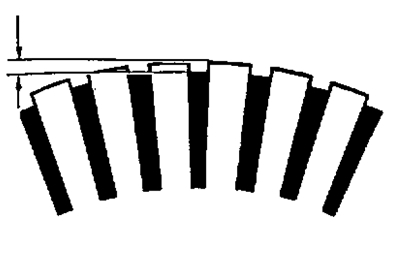

Номинальная величина выступания ламелей коллектора:
- стартеры 0,8, 1,2 и 1,4 кВт — 0,6 мм
- стартер 2,2 кВт — 0,7 мм
Минимально допустимая величина выступания ламелей — 0,2 мм
