1. Установите дроссельную заслонку в полностью закрытое положение.

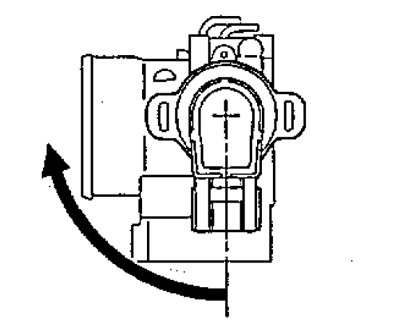

2. Установите датчик в положение, показанное на рисунке (90° против часовой стрелке относительно первоначального положения), вставьте его в корпус дроссельной заслонки, затем поверните по часовой стрелке и временно затяните винты крепления.
3 Отрегулируйте датчик положения дроссельной заслонки.
а) (4A-FE с АКПП) Подведите разрежение к демпферу дроссельной заслонки,
б) Ослабьте два установочных винта датчика,
в) Вставьте плоский щуп толщиной 0,4 мм между регулировочным винтом дроссельной заслонки и рычагом упора.
г) Подключите омметр к выводам "IDL" и "Е2" датчика.
г) Постепенно поворачивайте датчик по часовой стрелке до тех пор, пока омметр не изменит своих показаний, и зафиксируйте его двумя винтами в этом положении,

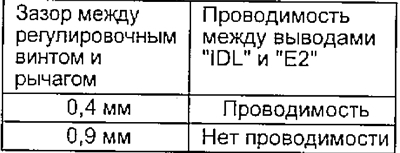

д) Проверьте проводимость между выводами "IDL" и "Е2".
3S-FE, 4S-FE
4S-FE с МКПП

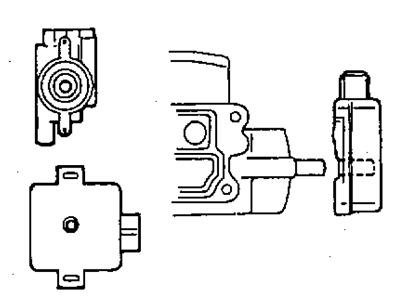

а) Установите датчик положения дроссельной заслонки, совместив ось дроссельной заслонки и отверстие датчика.
Не допускайте поворота датчика относительно оси при установке и не снимайте корпус датчика.
б) Вставьте плоский щуп толщиной 0,40 мм между регулировочным винтом упора дроссельной заслонки и рычагом. Проверьте наличие проводимости между выводами "IDL" и "TL".
в) Если необходимо, отрегулируйте датчик положения дроссельной заслонки. Ослабьте два винта крепления корпуса датчика, а затем, плавно, поворачивая корпус датчика по часовой стрелке, найдите его положение, когда омметр изменит свои показания. Зафиксируйте корпус датчика в этом положении двумя винтами.
Кроме 4S-FE с МКПП
1. Установите дроссельную заслонку в полностью закрытое положение.

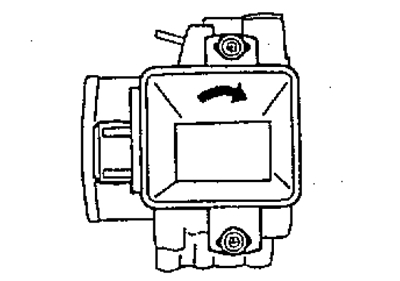

2. Установите датчик в положение, показанное на рисунке (90° против часовой стрелке относительно первоначального положения), вставьте его в корпус дроссельной заслонки, затем поверните по часовой стрелке и временно затяните винты крепления.
3. Отрегулируйте датчик положения дроссельной заслонки.
б) Ослабьте два установочных винта датчика.
в) Вставьте плоский щуп толщиной 0,4 мм между регулировочным винтом дроссельной заслонки и рычагом упора.
г) Подключите, омметр к выводам "IDL" и "Е2" датчика.
г) Постепенно поворачивайте датчик по часовой стрелке до тех пор, пока омметр не изменит своих показаний, и зафиксируйте его двумя винтами в этом положении.

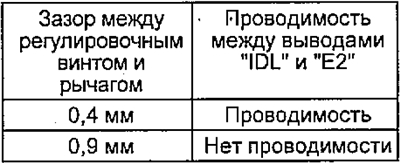

д) Проверьте проводимость между выводами "IDL" и "Е2".
