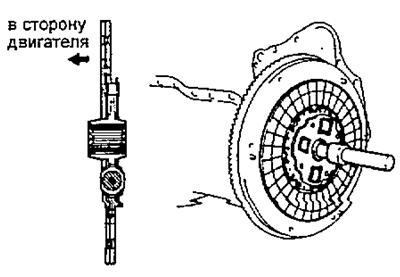

а) С помощью центрирующей оправки произведите установку диска и кожуха сцепления.

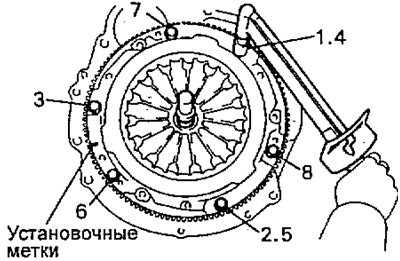

б) Совместите установочные метки на кожухе сцепления и маховике.
в) Временно затяните болты №1 и №2.
г) Затяните болты крепления кожуха сцепления в несколько этапов, в последовательности, указанной на рисунке.
- Момент затяжки — 19 Нм

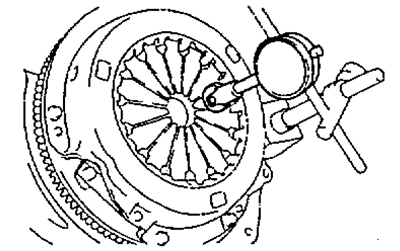

2. Проверьте взаимное расположение концов лепестков диафрагменной пружины.
- Максимальное отклонение от плоскости — 0,5 мм
Если отклонение превышает допустимое значение, то отрегулируйте взаимное расположение концов лепестков пружины.
3. Нанесите консистентную смазку на поверхность следующих деталей:
- вилки выключения сцепления и выжимного подшипника в точках их контакта;
- вилки выключения сцепления и штока рабочего цилиндра в точках их контакта.
- в точке шаровой опоры вилки выключения сцепления.
- на шлицы диска сцепления.
4. Установите выжимной подшипник на вилку выключения сцепления, и затем установите их на коробку передач.
5. Установите коробку передач.
