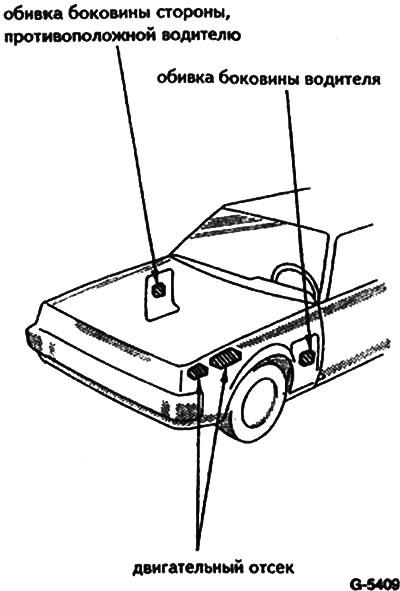

Реле и предохранители размещены в трех монтажных блоках, находящихся под обивкой слева и справа под передней панелью и в двигательном отсеке. Расположение предохранителей в блоках зависит от модели автомобиля. Схема их расположения показана на крышке монтажного блока и приведена в руководстве по эксплуатации автомобиля.
Снять крышку блока предохранителей.
Перед заменой предохранителя отключить соответствующий потребитель.
Сгоревший предохранитель может быть определен по внешнему виду.
Вынуть дефектный предохранитель. Для этого в блоке, находящемся в двигательном отсеке имеется пластмассовый пинцет.
Установить новый предохранитель на ту-же силу тока.
Если через некоторое время предохранитель опять сгорает, необходимо проверить соответствующую электрическую цепь.
Ни в коем случае не заменять предохранитель проволокой или чем-то подобным, т.к. это может привести к тяжелым повреждениям электрической цепи.
Рекомендуется иметь в автомобиле комплект запасных предохранителей на различную силу тока.

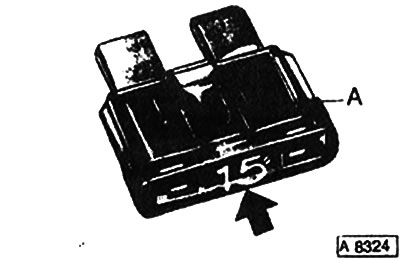

Номинальная сила тока предохранителя указана на обратной стороне корпуса. Кроме того корпус имеет цветовую маркировку, соответствующую определенной силе тока.
Номинальная величина тока, А | Цветовая маркировка |
7,5 | коричневый |
10 | красный |
15 | синий |
20 | серый |
30 | зеленый |
Установить крышку на место.
