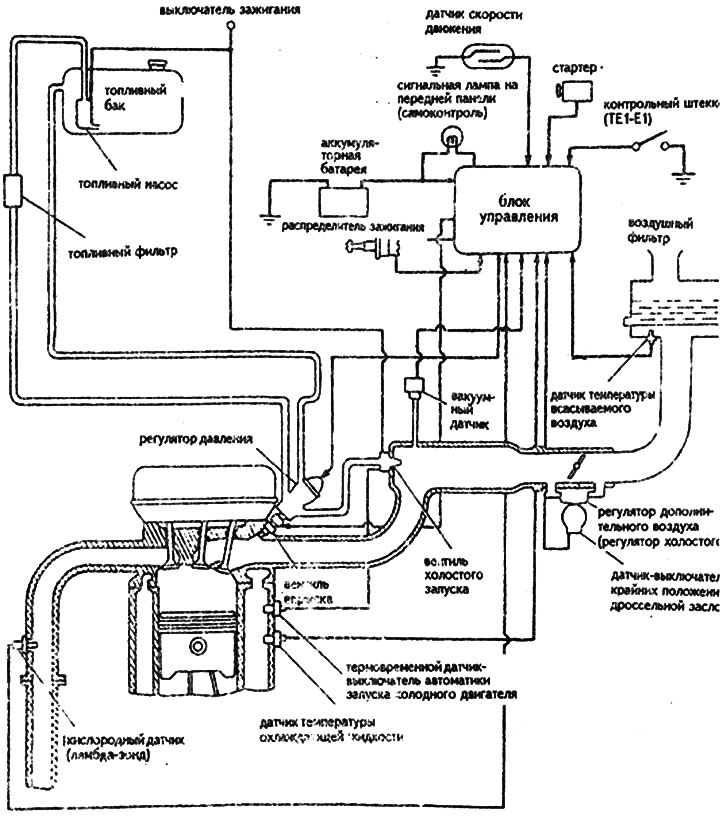

Схема системы впрыска топлива EFI двигателя рабочим объемом 1,3 л
На рисунке не показаны:
- Блок управления. Место расположения в салоне сзади центральной консоли.
- Коробка с активированным углем и магнитным клапаном. Место расположения в двигательном отсеке на переборке, отделяющей отсек от салона.
