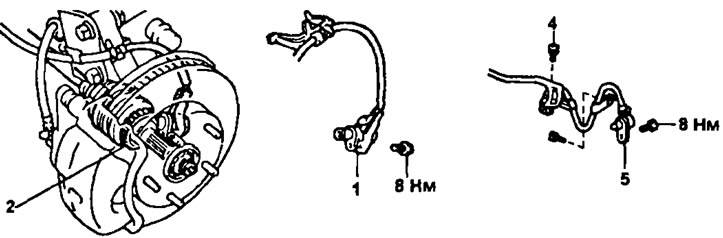

Схема установки датчика частоты вращения
Датчик частоты вращения переднего колеса: 1 - ротор датчика, 2 - датчик частоты вращения переднего колесе (для всех двигателей, кроме 3S-GE), 3 - датчик частоты вращения переднего колеса (для двигателя 3S-GE)
1. Проверка датчика частоты вращения переднего колеса.
- а) Снимите подкрылок и молдинг крыла.

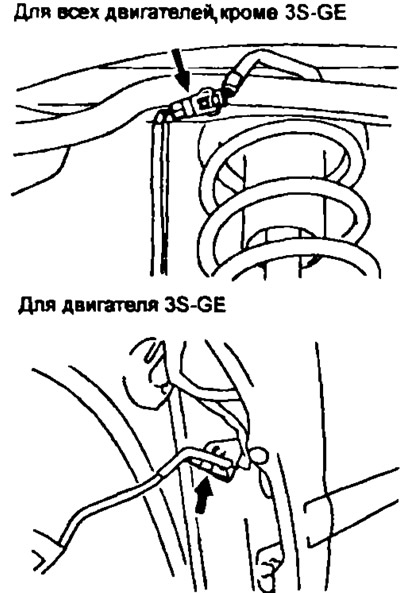

- б) Отсоедините разъем датчика частоты вращения.
- в) Измерьте сопротивление между выводами. Сопротивление:
- Модели до 96 г.: 0,92-1,22 кОм
- Модели с 96 г.: 1,40-1,80 кОм
Если значение сопротивления не соответствует спецификации, замените датчик.
- г) Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если имеется проводимость, замените датчик.
- д) Подсоедините разъем датчика частоты вращения.
- е) Установите подкрылок.
2. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению. Момент затяжки 8 Нм.
3. Визуальная проверка зубцов ротора датчика частоты вращения колеса.
- а) Снимите приводной вал.
- б) Проверьте зубцы ротора датчика на наличие царапин, трещин, деформаций или пропуска зубцов.
- в) Установите приводной вал. Внимание: для предотвращения повреждения зубцов ротора датчика не ударяйте приводной вал.
Проверка датчика частоты вращения переднего колеса

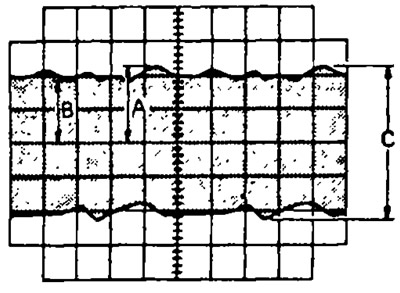

1. Подсоедините осциллограф к разъему датчика частоты вращения.
2. Двигаясь со скоростью 20 км/ч, проверьте осциллограмму.
3. Проверьте, что "С" = 0,5 В или больше. Если нет, замените датчик.
4. Проверьте, что "В" составляет 30 % или больше от "А". Если нет, замените приводной вал.
Снятие датчика частоты вращения переднего колеса
1. Отсоедините разъем датчика частоты вращения
- а) Снимите подкрылок.
- б) Отсоедините разъем датчика частоты вращения.
2. Снимите датчик частоты вращения.

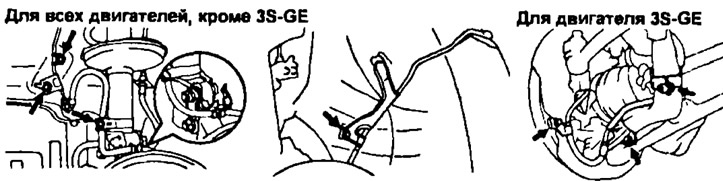

- а) Отверните болты, крепящие кронштейны жгута проводов датчика.

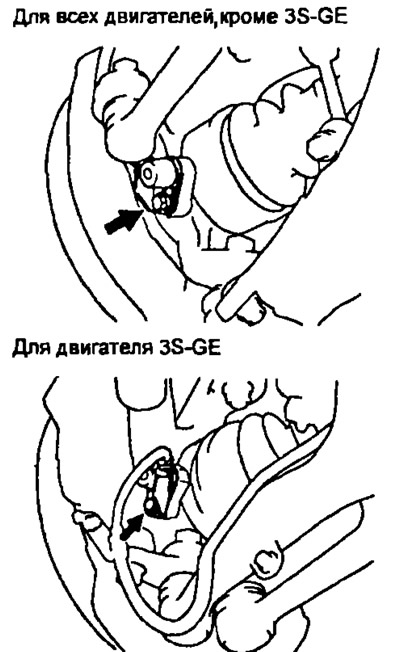

- б) Снимите датчик частоты вращения с поворотного кулака.
Установка датчика частоты вращения переднего колеса
1. Установите датчик частоты вращения на поворотный кулак. Момент затяжки 8,0 Нм.
2. Подсоедините разъем датчика частоты вращения.
- а) Установите жгут датчика с кронштейнами и затяните болты. Момент затяжки 5,5 Нм.
- б) Подсоедините разъем датчика.
- в) Установите подкрылок.
