- Модели до 96 г.: 159-169 мм
- Модели с 96 г.: 149-159 мм

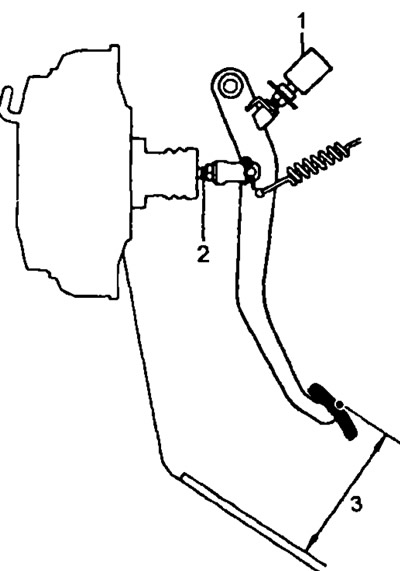

1 - выключатель стоп-сигналов, 2 - управляющий шток, 3 - высота педали
2. При необходимости отрегулируйте высоту педали.
- а) Отсоедините разъем выключателя стоп-сигналов.
- б) Ослабьте контргайку выключателя стоп-сигналов и снимите выключатель стоп-сигналов.
- в) Ослабьте контргайку управляющего штока.
- г) Отрегулируйте высоту педали, поворачивая шток педали.
- д) Затяните контргайку штока. Момент затяжки 25 Нм.
- в) Установите выключатель стоп-сигналов и вращайте его до легкого контакта с ограничителем хода педали
- ж) Отверните выключатель стол-сигналов на один оборот.

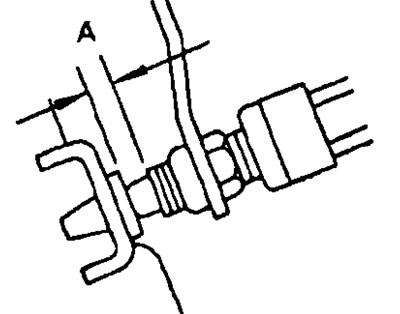

- з) Проверьте расстояние (А) между выключателем стол-сигналов и ограничителем хода педали. Расстояние 0,5-2,4 мм.
- и) Затяните контргайку выключателя стоп-сигналов.
- к) Подсоедините разъем выключателя стоп-сигналов.
- л) Проверьте, что стоп-сигналы загораются, когда педаль тормоза нажата, и гаснут, когда педаль тормоза отпущена.
- м) После регулировки высоты педали, проверьте свободный ход педали.
Примечание: Если расстояние (А) между выключателем стоп-сигналов и ограничителем хода педали тормоза было отрегулировано правильно, свободный ход педали будет соответствовать техническим данным.

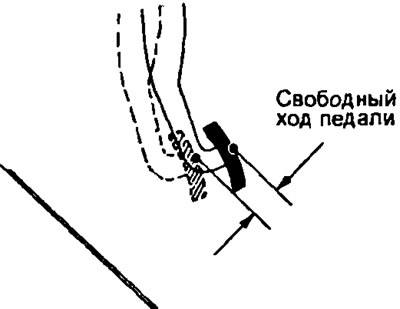

3. Проверка свободного хода педали.
- а) Остановите двигатель и нажмите на педаль несколько раз, чтобы ликвидировать разрежение в вакуумном усилителе.
- б) Нажмите на педаль до начала ощущения сопротивления. Свободный ход педали 1-6 мм.
Если свободный ход педали не соответствует указанному, проверьте расстояние (А) между выключателем стоп-сигналов и ограничителем хода педали тормоза.

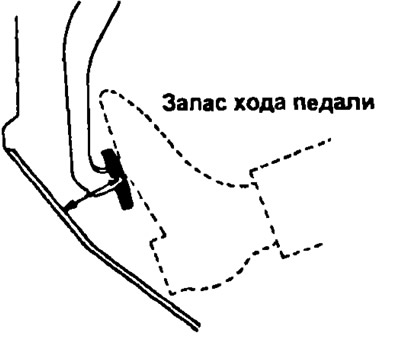

4. Проверка запаса хода педали. Опустите рычаг стояночного тормоза. При включенном двигателе нажмите на педаль и измерьте запас хода педали.
Запас хода педали тормоза от покрытия попа при усилии нажатия 490 Н: более 80 мм.
Если запас хода педали тормоза не соответствует заданному, найдите неисправность тормозной системы.
