- а) Установите кулак и временно установите три болта и гайки.
- б) Подсоедините продольный рычаг к кулаку.
- в) Временно установите болт и гайку.
- г) Затяните две гайки. Момент затяжки 255 Нм.
2. (Для автомобилей с ABS) Установите датчик частоты вращения (ABS) и пружину клапана перераспределения тормозных усилий в зависимости от нагрузки на заднюю ось.
- а) Установите датчик частоты вращения (ABS) на кулак. Момент затяжки 7,8 Нм.
- б) Подсоедините пружину клапана перераспределения тормозных усилий в зависимости от нагрузки на заднюю ось к нижнему рычагу. Момент затяжки 25 Нм.
3. Установите тормозной щит и ступицу.
- а) Установите тормозной щит.
- б) Установите новое кольцевое уплотнение.
- в) Установите ступицу. Момент затяжки 80 Нм.
4. (Для моделей с барабанными тормозами) Установите тормозной шланг. Момент затяжки 29 Нм.
5. Стабилизируйте подвеску.
- а) Установите заднее колесо и опустите автомобиль. Момент затяжки 103 Нм.
- б) Надавливая на кузов вниз и приподнимая его вверх, стабилизируйте подвеску.

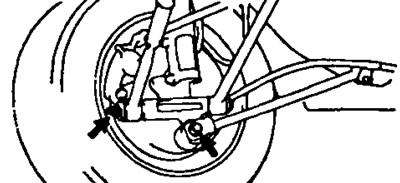

6. Затяните болты. Момент затяжки 181 Нм.
