- в) Используя индикатор, проверьте биение рейки. Максимальное биение 0,3 мм.
- 6) Проверьте поверхность рейки на отсутствие износа и повреждений.
2. Если необходимо, замените сальник и подшипник.
- а) Используя специнструмент, снимите сальник и подшипник с корпуса червяка с управляющим клапаном.
- 6) Нанесите на кромку нового сальника рабочую жидкость усилителя рулевого управления.

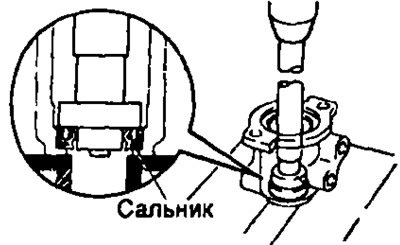

- в) Используя специнструмент, установите новый сальник.
Примечание: установите сальник, как показано на рисунке.
- г) Нанесите консистентную смазку на новый подшипник.

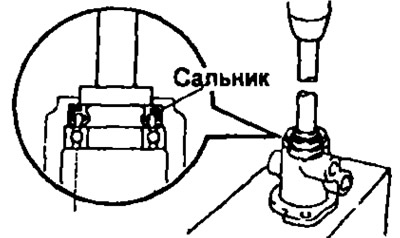

- д) Используя специнструмент, установите новый подшипник.
3. (Тип 1) Если необходимо, замените сальник,

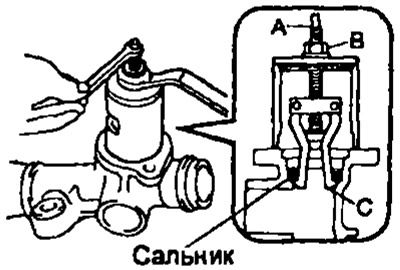

- а) Используя специнструмент, снимите сальник.
Примечание: устанавливайте специнструмент как показано на рисунке.

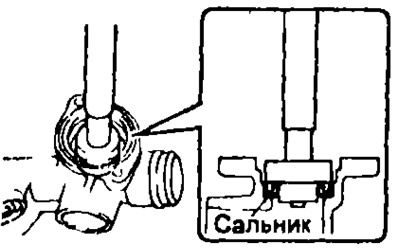

- б) Используя специнструмент, установите новый сальник.
Примечание: установите сальник, как показано на рисунке.
4. (Тип 2) Проверьте подшипник картера рулевого механизма.
- а) Проверьте игольчатый подшипник на отсутствие износа и повреждений. Если подшипник неисправен, замените картер рулевого механизма.
- б) Нанесите консистентную смазку на подшипник.
5. (Тип 2) Если необходимо, замените сальник гайки направляющей подшипника.
- а) Используя специнструмент, снимите сальник.
- б) Нанесите на кромку нового сальника рабочую жидкость усилителя рулевого управления.

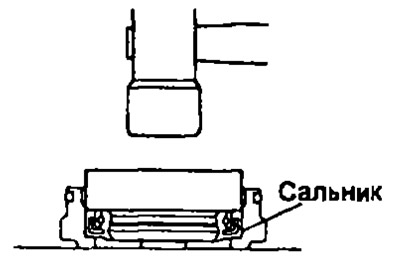

- в) Используя специнструмент, установите сальник.
Примечание: установите сальник, как показано на рисунке.
6. Отрегулируйте полный предварительный натяг.
- а) Нанесите герметик на 2 или 3 витка резьбы гайки. Герметик THREE BOND 1344, LOCTITE 242 или эквивалентный.
- б) Используя специнструмент, установите и затяните крышку направляющей рейки. Момент затяжки 25 Нм.
- в) Используя специнструмент, отверните крышку направляющей рейки на 12’.

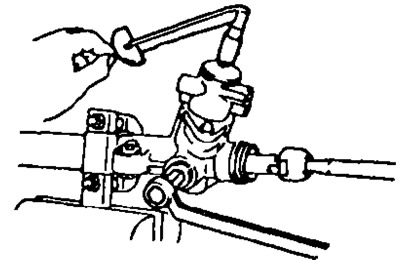

- г) Используя специнструмент, поверните червяк вправо и влево 1-2 раза.
- д) Отворачивайте крышку направляющей рейки до полного освобождения пружины направляющей рейки.

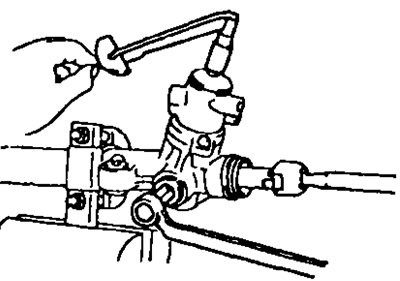

- е) Затягивайте крышку направляющей рейки, пока предварительный натяг не будет соответствовать заданному. Предварительный натяг 0,6-1,1 Нм.
