2. Проверка ремня привода навесных агрегатов см. в разделе "Общие процедуры проверки и регулировки".

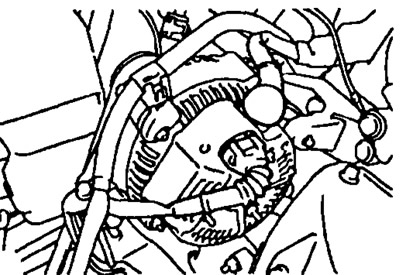

3. Визуально осмотрите провода, идущие к генератору, проверьте надежность их соединения, состояние проводки, а также наличие посторонних шумов, исходящих от генератора при работающем двигателе.
4. Проверьте цепь контрольной лампы зарядки аккумуляторной батареи.
- а) Прогрейте двигатель и заглушите его.
- б) Выключите все дополнительное оборудование.
- в) Включите зажигание (ключ в положении "ON"). Убедитесь, что зажглась контрольная лампа зарядки аккумуляторной батареи.
- г) Запустите двигатель. Убедитесь, что лампа погасла.
Если приведенные условия не выполняются, проверьте цепь контрольной лампы.
5. Проверка электрической цели генератора без нагрузки.
Примечание: при наличии тестера для проверки генератора и аккумуляторной батареи подключайте последний в соответствии с инструкцией завода-изготовителя.

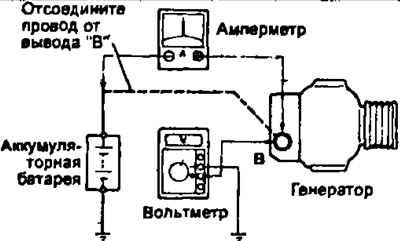

- а) При отсутствии тестера проделайте следующие операции:
- Отсоедините провод от вывода генератора В и соедините его с отрицательным выводом амперметра.
- Подсоедините провод от положительного вывода амперметра к выводу "В"генератора.
- Соедините положительный вывод вольтметра с выводом "В* генератора
- Соедините отрицательный вывод вольтметре с "мессой".
- б) Измерьте- напряжение на выходе генератора и силу тока, начиная с частоты вращения холостого хода и до 2000 об/мин.
Сила тока: не более 10 А
Напряжение на выходе:
- при 25°С: 13,9- 15,1 В
- при 115°С: 13,5-14,3 В
Если напряжение больше указанной величины, то замените регулятор напряжения.
Если напряжение меньше указанной величины, проделайте следующие операции:

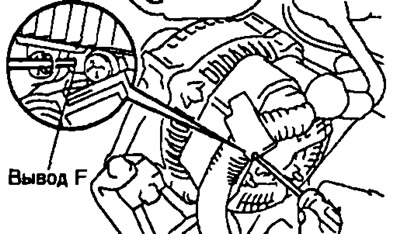

- Соедините вывод "F" с "массой", запустите двигатель и измерьте напряжение на выводе "В".
- Если напряжение меньше указанной величины, то проверьте генератор.
- Если напряжение больше указанной величины, то замените регулятор напряжения.
6. Измерьте напряжение на выходе генератора и силу тока в цепи "генератор - аккумулятор" при 2000 об/мин, включенных фарах дальнего света и включенном положении выключателя вентилятора отопителя ("HI"). Сила тока не менее 30 А.
Если величина тока меньше указанной величины, то отремонтируйте генератор.
Примечание: при полностью заряженной аккумуляторной батарее ток от-дачи может быть меньше указанной величины.
