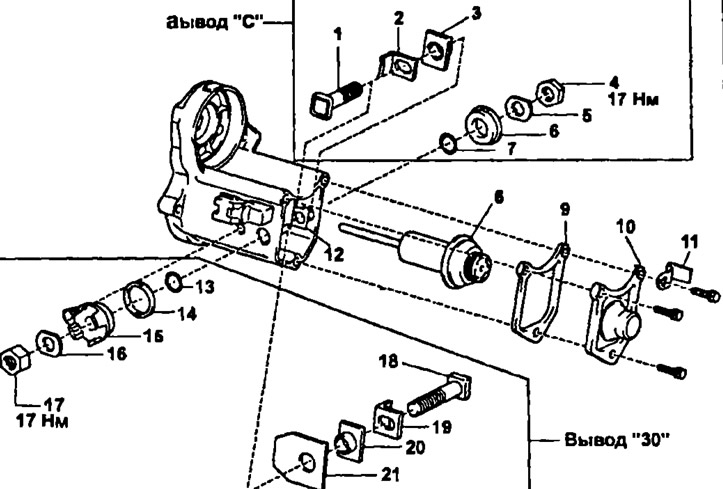

Детали для разборки и сборки тягового реле: 1 - болт, 2 - контактная пластина, 3 - изолятор вывода, 4 - гайка, 5 - волнистая шайба, 6 - изолятор вывода, 7 - кольцевое уплотнение, 8 -плунжер, 9 - прокладка, 10 - крышка, 11 - зажим проводки, 12 - клемма, 13 - кольцевое уплотнение, 14 - уплотнение, 15 - изолятор вывода, 16 - волнистая шайба, 17 - гайка, 18 - болт, 19 - контактная пластина, 20 - изолятор вывода, 21 - изоляционная прокладка

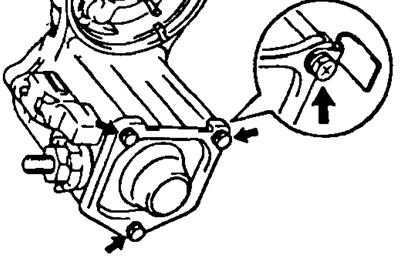

1. Отверните три болта и снимите зажим проводки, заднюю крышку, прокладку и плунжер.

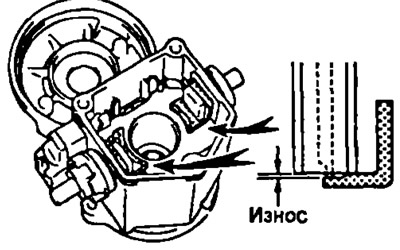

2. Проверьте величину износа контактной пластины. С помощью штангенциркуля измерьте износ пластины.
Максимально допустимый износ: 0,9 мм.
Если износ превышает максимально допустимый - замените пластину.
3. Разборка выводов.

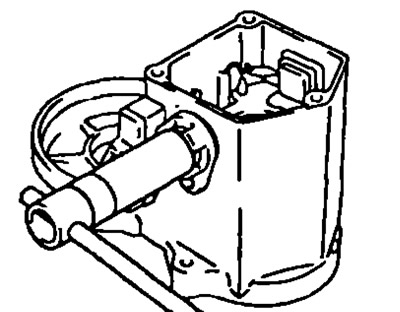

- а) Ослабьте гайки выводов.
- б) Разборка вывода "С": Снимите гайку, волнистую шайбу, внешний изолятор вывода, кольцевое уплотнение, болт, контактную пластину, внутренний изолятор вывода и изоляционную прокладку.
- в) Разборка вывода "30": Снимите гайку, волнистую шайбу, внешний изолятор вывода, уплотнение, кольцевое уплотнение, болт, контактную пластину, внутренний изолятор вывода и изоляционную прокладку.
4. Сборка выводов.
(Вывод "30")

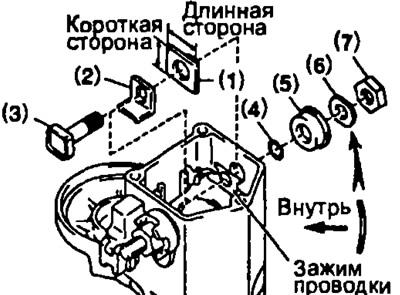

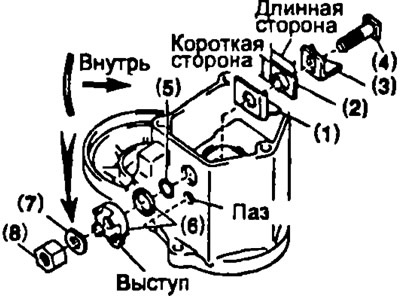

Установите следующие элементы, как показано на рисунке:
- (1) изоляционная прокладка,
- (2) внутренний изолятор вывода,
- (3) контактная пластина,
- (4) болт,
- (5) кольцевое уплотнение,
- (6) уплотнение и внешний изолятор вывода (совместите выступ изолятора с пазом корпуса),
- (7) волнистая шайба, гайка.
(Вывод "С")
Установите следующие элементы:
- (1) внутренний изолятор вывода,
- (2) контактная пластина,
- (3) болт,
- 4) кольцевое уплотнение,
- 5) внешний изолятор вывода,
- 6) волнистая шайба,
- (7) гайка.
Временно затяните гайки выводов.

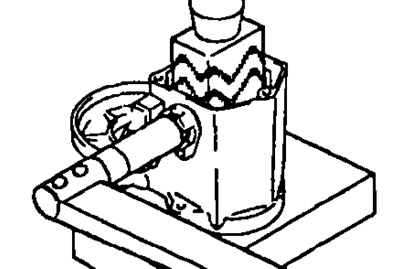

5. Затяните гайки выводов.

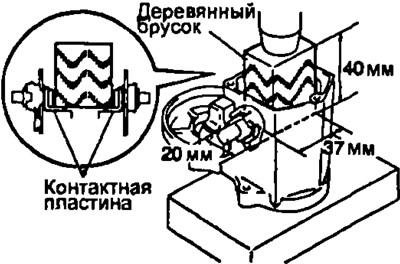

- а) Установите деревянный брусок на контактную пластину и запрессуйте ее.
- Размеры бруска 20x37x40 мм
- Усилие запрессовки 981 Н
- б) Затяните гайки. Момент затяжки: 17 Нм.
Примечание: превышение момента затяжки может привести к появлению трещин на внутренней поверхности изолятора.

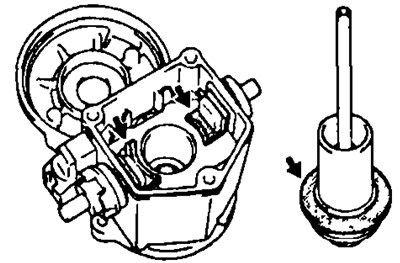

6. Очистите поверхности контактной пластины и плунжера.
7. Установите плунжер, новую прокладку, крышку и зажим проводки, закрепив тремя болтами.
