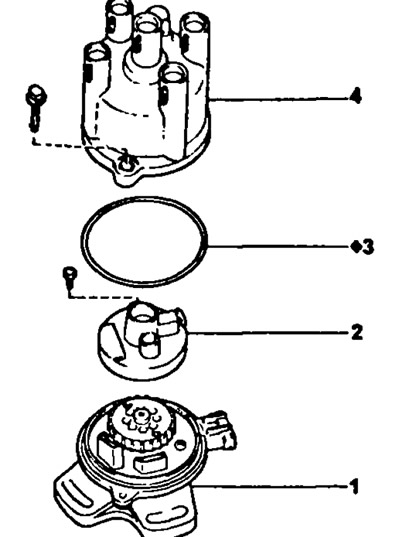

Распределитель системы зажигания: 1 - узел корпуса распределителя в сборе, 2 - ротор распределителя, 3 - кольцевая прокладка-уплотнение крышки распределителя, 4 - крышка распределителя
Снятие
1. Отключите провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините провода высокого напряжения от крышки распределителя (см. выше "Снятие и проверка высоковольтных проводов").
3. Отключите разъем распределителя.
4. Отвернув два прижимных болта, снимите (вытяните) распределитель, затем отделите кольцевую прокладку-уплотнение от корпуса распределителя.
Разборка

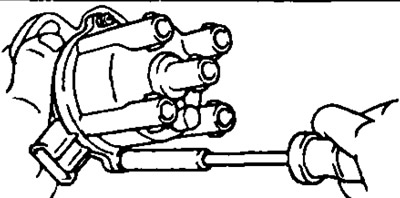

1. Снимите крышку распределителя зажигания и прокладку, отвернув 3 болта.

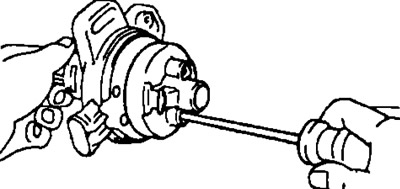

2. Снимите ротор распределителя зажигания.
Проверка

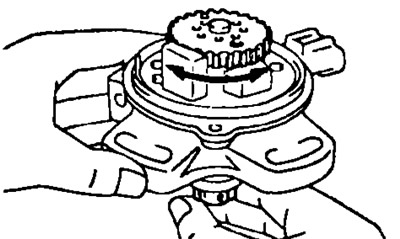

Поверните вал привода распределителя, убедившись, что при этом не наблюдается ни заедания, ни заметного люфта В противном случае замените корпус распределителя в сбора.
Сборка

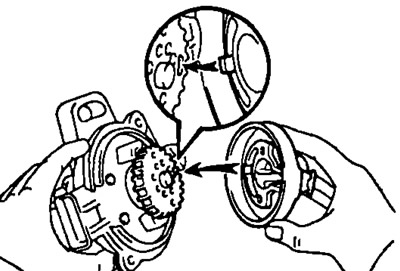

1. Установите ротор распределителя, предварительно совместив впадину на роторе датчика угловых импульсов с выступом на роторе распределителя зажигания.
Затем закрепите ротор распределителя зажигания двумя винтами.
2. Установите крышку распределителя на корпус распределителя, использовав новое уплотнительное кольцо,-
Затем закрепите крышку распределителя двумя болтами.
Установка

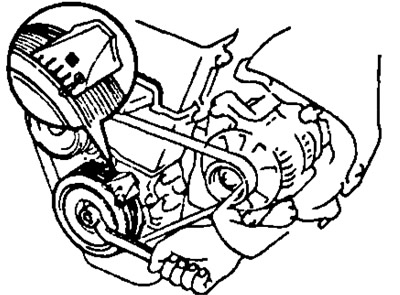

1. Установите поршень первого цилиндра в ВМТ конца такта сжатия:

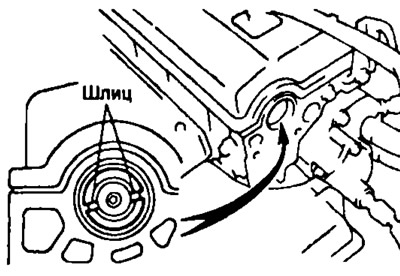

- а) Поверните коленчатый вал по часовой стрелке и установите шлиц распределительного вале впускных клапанов в положение, показанное на рисунке.
2. Установите распределитель.

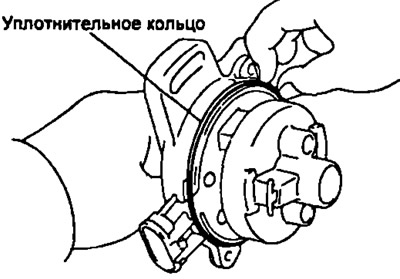

- а) Установите новое кольцевое уплотнение под корпус распределителя и ненесите на него тонкий слой свежего моторного масла.

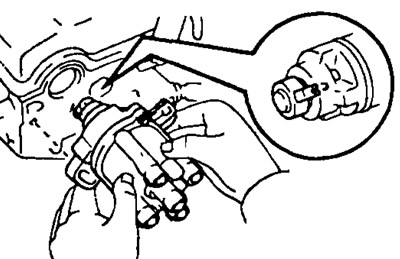

- 6) Совместите паз на соединительной муфте с выступом на корпусе распределителя.
- в) Вставьте распределитель, сцентрироаав его установочный фланец с посадочным отверстием в головке блока цилиндров и совместив отверстия фланца распределителя с отверстиями под болты крепления в головке блока цилиндров.
- г) Слегка затяните два прижимных болта.
- д) Закрепите держатель (зажим) высоковольтных проводов болтом.
3. Соедините высоковольтные провода со свечами зажигания а соответствии с порядком работы двигателя: 1-3-4-2.
4. Подключите разъем распределителя.
5. Подсоедините провод к отрицатель-
6. Отрегулируйте угол опережения зажигания (смотри подраздел "Регулировка угла опережения зажигания" а разделе "Техническое обслуживание и общие процедуры проверки и регулировки").
8. После регулировки угла опережения зажигания окончательно затяните прижимные болты корпуса распределителя. Момент затяжки: 20 Нм.
