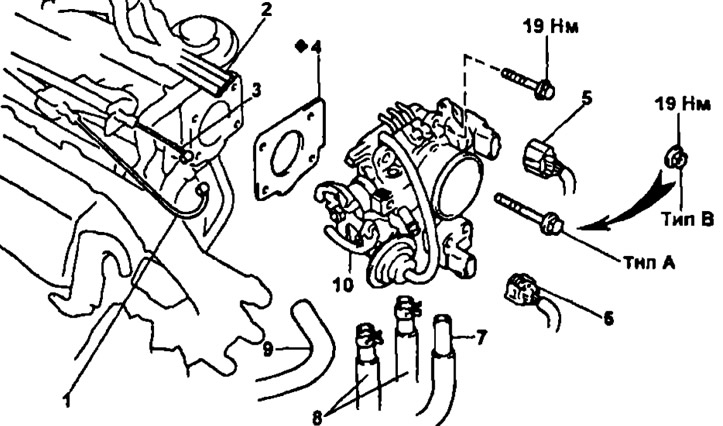

Детали для снятия и установки: 1 - трос привода дроссельной заслонки, 2 - вакуумный шланг, 3 - трос управления АКПП, 4 - прокладка, 5 - разъем датчика положения дроссельной заслонки, 6 - разъем клапана системы управления частотой вращения холостого хода, 7 - воздушный шланг, 8 - шланг перепуска охлаждающей жидкости, В - шланг системы рециркуляции отработавших газов, 10 - корпус дроссельной заслонки
1. Отсоедините (-) провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте охлаждающую жидкость из двигателя.
3. (4A-FE, 7A-FE) Отсоедините шланг воздушного фильтра.
4. Отсоедините датчик температуры воздуха на впуске от крышки воздушного фильтра.
5. (3S-FE, 3S-GE. 4S-FE, 5E-FE) Снимите крышку воздушного фильтра и воздуховод.
6. Отсоедините трос привода акселератора от корпуса дроссельной заслонки.
7. (Модели с АКПП) Отсоедините трос привода дроссельной заслонки от механизма привода.
Примечание: пометьте положение регулировочных гаек, иначе при неправильном положении АКПП будет переключать передачи на других оборотах.
8. Снимите корпус дроссельной заслонки, отсоединив корпус от впускного коллектора.
- а) Отсоедините разъем датчика положения дроссельной заслонки.
- б) (Кроме 5E-FE) Отсоедините разъем клапана системы управления частотой вращения холостого хода.

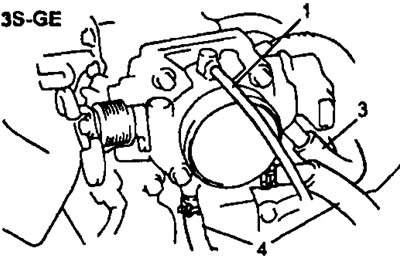

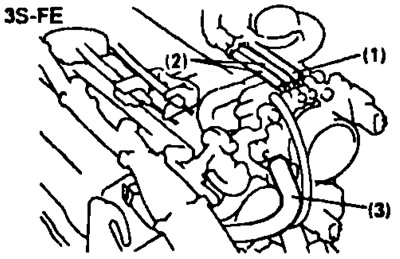

- в) Отсоедините следующие шланги от корпуса дроссельной заслонки:
- Вакуумный шланг (1) (модели с системой улавливания паров топлива;
- (Только 3S-FE, 4S-FE) Вакуумные шланги (2) (моделей с системой рециркуляции ОГ)
- Шланг системы вентиляции картера (3).
- (Только 3S-GE) Шланги перепуска охлаждающей жидкости (4).

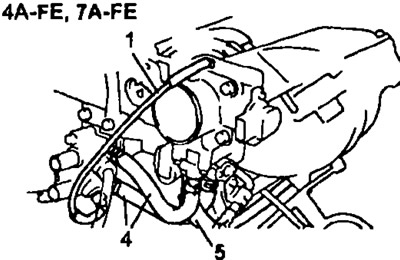

- (4A-FE, 7A-FE) Воздушный шланг.
Примечание: при подсоединении шланги легко перепутать, поэтому пометьте шланги перед снятием.

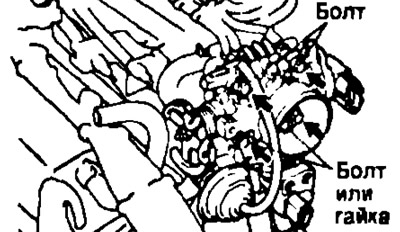

- е) (Тип А) Отверните четыре болта. (Тип В) Отверните 2 болта и 2 гайки.
- ж) Отсоедините корпус дроссельной заслонки от впускного коллектора и снимите прокладку.

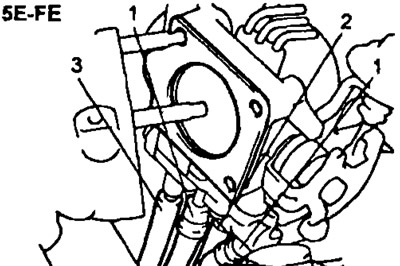

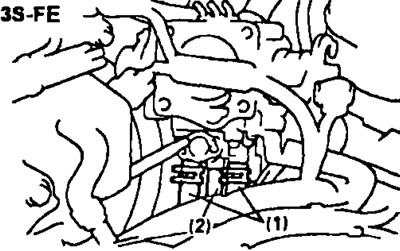

- и) (3S-FE, 4S-FE, 5E-FE) Отсоедините от корпуса дроссельной заслонки следующие шланги:
- Шланги перепуска охлаждающей жидкости (1),
- Воздушный шланг (2);
- (5E-FE) Воздушный шланг от клапана управления подачей воздуха (3).
