- Болт М12 64 Нм
- Болт М10 46 Нм
2. Установите кронштейн задней опоры двигателя и закрепите его тремя болтами. Момент затяжки 77 Нм.
3. Подсоедините левую опору двигателя.
- а) Совместите коробку передач в сборе с дифференциалом и двигатель.
- б) Установите и затяните два болта и гайки.
- Момент затяжки:
- Болт 64 Нм
- Гайка 72 Нм
- в) Установите кронштейн левой опоры двигателя.
4. Подсоедините заднюю опору двигателя.
- а) Установите и затяните болт задней опоры. Момент затяжки 87 Нм.
- б) Установите и затяните две гайки и болт. Момент затяжки 72 Нм.
- в) Установите две заглушки.

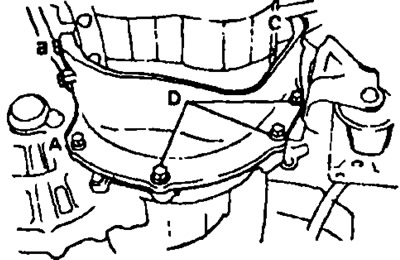

5. (Для двигателей серии S) Установите кронштейн.
- а) Установите кронштейн.
- б) Затягивайте болты в алфавитном порядке.
- Момент затяжки:
- Болт М8 21 Нм
- Болт М10 44 Нм
- в) (Для двигателя 3S-GE) Затяните гайку. Момент затяжки 44 Нм.
- (Для двигателя 3S-FE) Установите стойку коллектора и затяните болт и гайку.
6. Установите балку центральной опоры крепления двигателя
- а) Установите балку и затяните четыре болта. Момент затяжки 35 Нм.
- б) Подсоедините переднюю опору двигателя и затяните три болта. Момент затяжки 72 Нм.
- в) Установите две заглушки.
- г) Установите защиту балки и затяните два болта.
- д) Установите и затяните болт. Момент затяжки 72 Нм.
- е) Установите заглушку.
- ж) Подсоедините хомут трубки кондиционера.
7. Установите приводные валы.
8. (Для двигателя 2С) Установите новую прокладку и подсоедините приемную трубу глушителя. Момент затяжки 43 Нм.
9. (Для двигателей серии S) Установите приемную трубу глушителя.
- а) Установите новые прокладки.
- б) Установите приемную трубу.
- в) Установите и затяните четыре болта и гайки. Момент затяжки 43 Нм.
- г) Подсоедините опору приемной-трубы двумя болтами.
- д) Подсоедините разъем кислородного датчика.
10. Залейте трансмиссионное масло в коробку передач. Трансмиссионное масло:
- Класс масла по API: GL-3, 4 или DEXRON II
- Рекомендуемая вязкость: SAE75W-90
- Заправочная емкость 2,6 л
11. Установите кожух защиты двигателя.
12. Установите передние колеса и опустите автомобиль. Момент затяжки 103 Нм.
13. Установите и затяните два верхних болта крепления коробки передач. Момент затяжки 64 Нм.
14. Подсоедините разъем датчика скорости.
15. Подсоедините тросы управления коробкой передач.
- а) Установите держатели на тросы
- б) Подсоедините тросы шайбами и шплинтами.
16. Установите провод заземления.
17. Подсоедините разъем датчика включения фонарей заднего хода.
18. Установите хомут трубки и рабочий цилиндр сцепления. Момент затяжки 12 Нм.
19. Установите стартер.
- а) Установите стартер.
- б) Установите и затяните два болта. Момент затяжки 39 Нм.
- в) Подсоедините разъем и провод к стартеру.
20. Установите воздушный фильтр.
21. Установите блок предохранителей N82, аккумулятор и подсоедините положительную клемму.
22. Подсоедините отрицательную клемму аккумулятора.
23. Проверьте углы установки передних колес.
24. Проведите дорожные испытания.
