Хайлендер 1
(2000-2007, бензин)
Схема 3. Система круиз-контроля
Главная
Highlander
Хайлендер 1
(2000-2007, бензин)
Электрооборудование
Электрические схемы
0

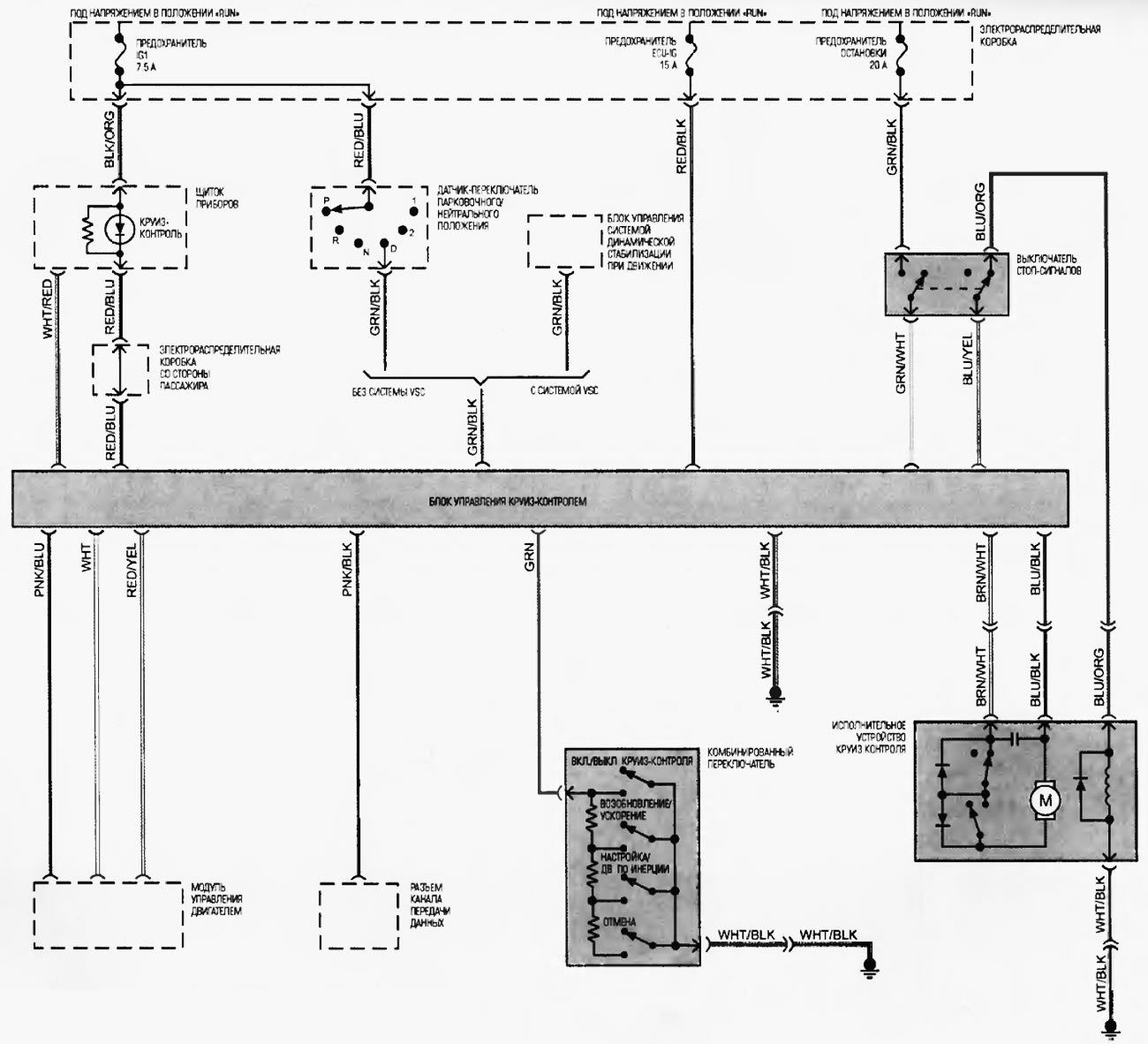

Схема 3. Система круиз-контроля
Открыть большую картинку в новой вкладке »
