Хайлендер 1 (2000-2007, бензин)

Трос переключения передач — замена и регулировка

Главная Highlander Хайлендер 1 (2000-2007, бензин) Трансмиссия Автоматическая коробка

0

Предостережение. На моделях Lexus для получения доступа к тросу переключения передач в целях его замены требуется снятие лицевой панели и панели управления отопителем/кондиционером (см. главы 11 и 3).

Замена



1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).

2. Снимите панель отделки центральной консоли (см. главу 11).

3. Снимите напольное ковровое покрытие и центральную нижнюю секцию отделки лицевой панели (см. главу 11).

4. Снимите аккумулятор и полку аккумулятора (см. главу 5).

5. Снимите корпус воздушного фильтра и впускные воздухопроводы (см. главу 4).

6. Отсоедините трос переключения передач от ручного рычаге на коробке передач (рис. 3.6).

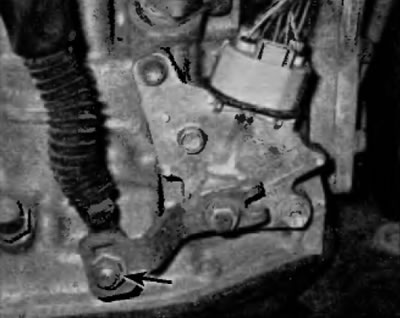

Рис. 3.6. Отверните гайку и отсоедините трос переключения передач от ручного рычага на боковой стороне коробки передач


7. Снимите большой С-образный зажим троса (рис. 3.7) с кронштейна, расположенного на боковой стороне коробки передач.

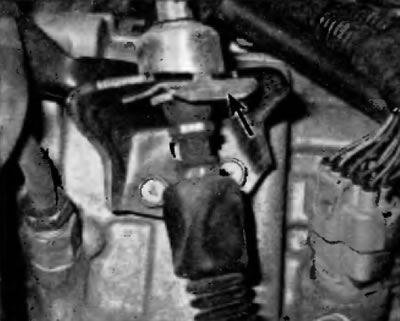

Рис. 3.7. Снимите большой С-образный зажим троса с кронштейна на боковой стороне коробки передач



8. Снимите трос переключения передач с проволочной опоры (рис. 3.7).

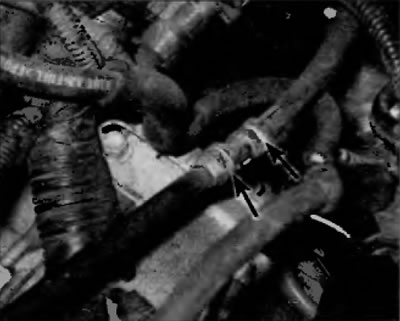

Рис. 3.8. Снимите трос переключения передач с проволочной опоры, расположенной сверху на коробке передач


9. На моделях Lexus снимите блок кондиционирования воздуха (см. главу 3).

10. Отсоедините трос переключения передач от рычага переключения передач на центральной консоли (рис. 3.10).

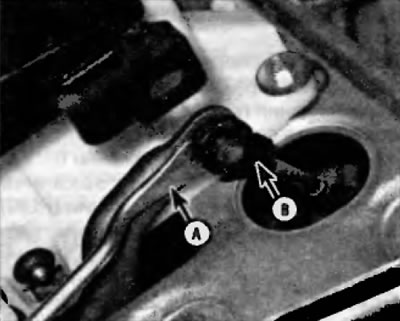

Рис. 3.10. Для отделения троса переключения троса от рычага переключения передач (В) на центральной консоли используйте съемник отделки (А)


11. На моделях Highlander выверните два болта на боковой стороне центральной консоли (рис. 3.11).

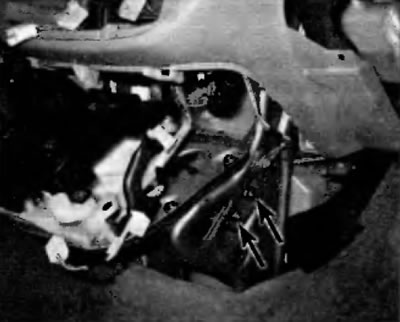

Рис. 3.11. Отверните две гайки на центральной консоли



Примечание. Модели Lexus оснащаются специальной стопорной крышкой, которая закрепляет трос на рычаге переключения передач в сборе. Поверните эту крышку против часовой стрелки, снимите ее и извлеките трос из кронштейна рычага переключения передач.

12. Выверните болты из кронштейна троса переключения передач, расположенного на перегородке (рис. 3.12).

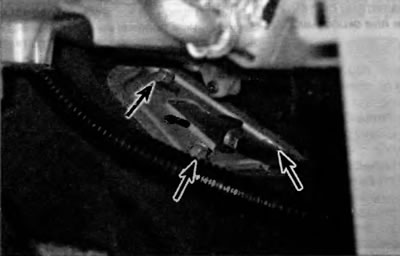

Рис. 3.12. Выверните болты крепления кронштейна троса переключения передач на перегородке


13. Протяните трос через пол.

14. Установке выполняется в последовательности, обратной снятию.

15. В заключения отрегулируйте трос (см. п.п. 16 - 21).

Регулировка



16. Когда рычаг селектора внутри автомобиля переводится из нейтрального положения в другие положения, его следует перемещать в каждое положение плавно и точно, а индикатор переключения передач должен указывать правильный диапазон. Если индикатор не показывает правильный диапазон, отрегулируйте трос переключения передач, как описано ниже.

17. Снимите аккумулятор и полку аккумулятора (см. главу 5).

18. Отсоедините трос переключения передач от ручного рычага на коробке передач.


19. Переведите ручной рычаг на коробке передач вниз в положение Р (полностью вниз), а затем верните его на две отметки в положение N (рис. 3.19).

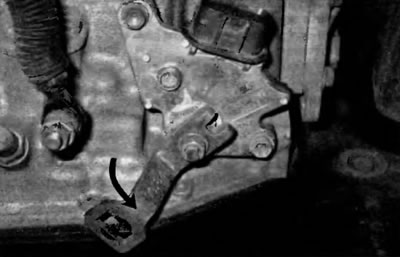

Рис. 3.19. Чтобы отрегулировать трос переключения передач, отожмите ручной рычаг де упора вниз и верните его назад на два щелчки, что соответствует нейтральному положению. Затем переведите рычаг селектора в салон автомобиля в нейтральное наложение. Затмите гайку


20. Удерживая ручной рычаг в положении N, затяните регулировочный болт троса переключения передач.

21. Проверьте работу коробки передач при каждом положении рычага селекторе (попытайтесь запустить двигатель в каждом диапазоне; стартер должен работать только на парковочной передаче и в нейтральном положении).
