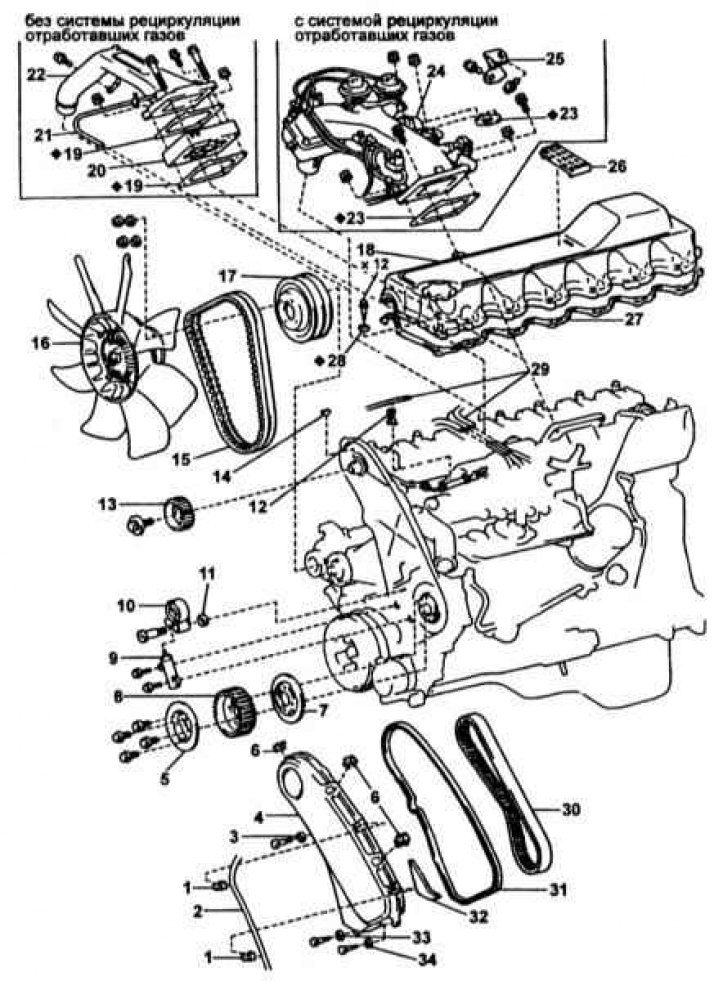

Компоненты привода ГРМ (часть 1)
1 - Зажим; 2, 21 - Вакуумный шланг; 3, 28, 33, 34 - Уплотнительная шайба; 4 - Крышка зубчатого ремня; 5 - Фланец №2; 6 - Прижим; 7 - Фланец №1; 8 - Зубчатое колесо распределительного вала; 9 - Натяжитель зубчатого ремня; 10 - Натяжной ролик; 11 - Плоская шайба; 12 - Зажим (модели с системой ERG); 13 - Зубчатое колесо распределительного вала; 14 - Шпонка распределительного вала; 15 - Приводной ремень; 16 - Вентилятор; 17 - Шкив привода водяного насоса; 18 - Крышка головки цилиндров; 19, 23, 27, 31 - Прокладка; 20 - Подогреватель на входе; 22 - Впускной патрубок; 24 - Сборка впускного патрубка; 25 - Кронштейн клапана EGR; 26 - Термозащитный экран; 29 - Вакуумный шланг (модели с системой ERG); 30 - Зубчатый ремень; 32 - Защитный экран

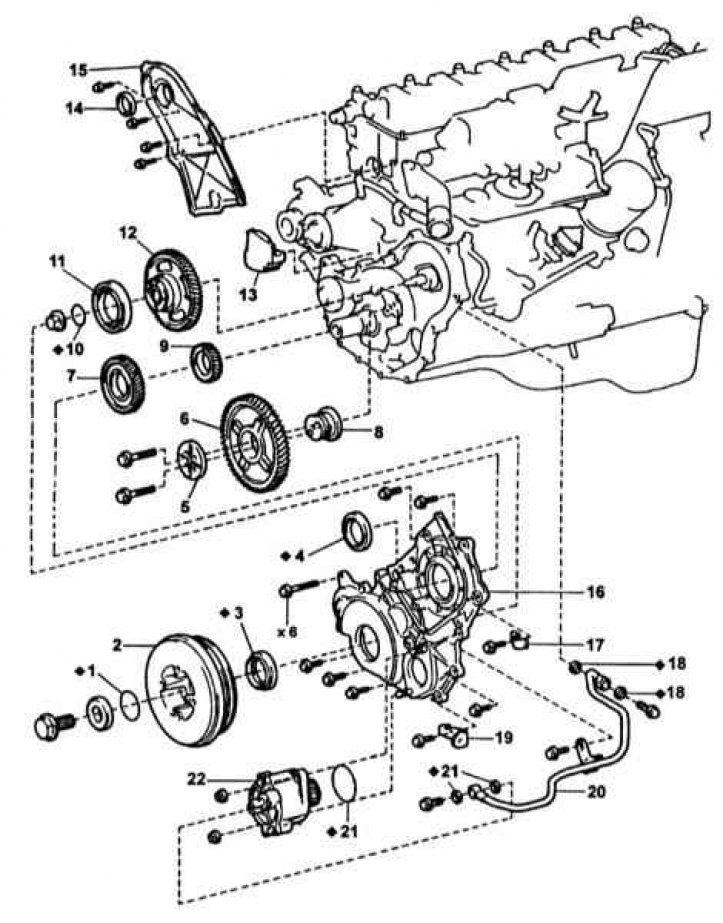

Компоненты привода ГРМ (часть 2)
1 - Уплотнительное кольцо; 2 - Шкив коленчатого вала; 3 - Передний сальник коленчатого вала; 4 - Сальник зубчатого колеса ТНВД; 5 - Упорная пластина; 6 - Промежуточное зубчатое колесо; 7 - Зубчатое колесо привода масляного насоса; 8 - Вал промежуточного зубчатого колеса; 9 - Зубчатое колесо привода ТНВД и ГРМ; 10 - Уплотнительное кольцо; 11 - Подшипник зубчатого колеса ТНВД; 12 - Зубчатое колесо ТНВД; 13 - Термозащитный экран №2 блока цилиндров; 14 - Сальник распределительного вала; 15 - Задняя крышка ремня привода ГРМ; 16 - Крышка зубчатых колес привода ГРМ; 17 - Зажим; 18 - Прокладка; 19 - Кронштейн; 20 - Масляная трубка; 21 - Прокладка; 22 - Вакуумный насос
Снятие
1. Компоненты привода ГРМ представлены на иллюстрациях выше.
2. Снимите приводной ремень.
3. Снимите ремень привода ГРМ и зубчатые колеса распределительных валов
4. Снимите заднюю крышку ремня привода ГРМ
5. Выверните два крепежных болта и снимите маслопровод вакуумного насоса
6. Снимите вакуумный насос.

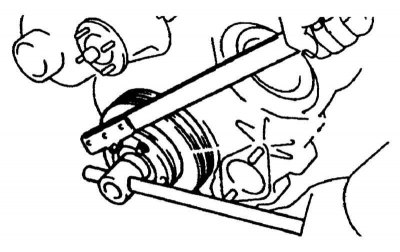

7. Заблокируйте коленчатый вал и выверните центральный болт его шкива (обратитесь к сопроводительной иллюстрации).
8. Снимите проставку и при помощи съемника демонтируйте шкив коленчатого вала.
9. Выверните 14 болтов крепления крышки зубчатых колес привода ГРМ.
10. Измерьте осевой зазор промежуточного зубчатого колеса и при необходимости замените его упорную пластину, вал, либо само зубчатое колесо.
11. Снимите зубчатое колесо привода масляного насоса при помощи съемника.
12. Выверните два болта, снимите упорную пластину, зубчатое колесо и его ось.
13. Заблокируйте зубчатое колесо ТНВД, отдайте гайку его крепления и снимите зубчатое колесо.
Примечание. Болты съемника вворачивайте не более, чем на 8 мм.
14. Демонтируйте зубчатое колесо привода ТНВД и ГРМ.
Установка
1. Установка производится в обратном порядке.

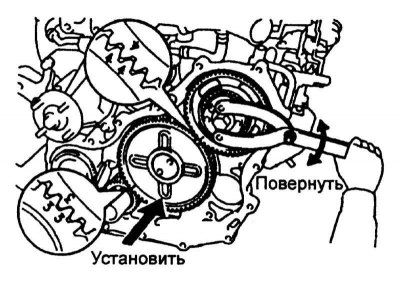

2. Для установки промежуточного зубчатого колеса поверните ведущее зубчатое колесо ТНВД так, чтобы метка «3» на зубчатом колесе коленчатого вала совместилась с меткой «4» на ведущем зубчатом колесе ТНВД. Затем введите зубчатые колеса в зацепление (обратитесь к сопроводительной иллюстрации).
