Монтаж реле электрооборудования автомобилей FJ60
1. Реле системы зажигания; 2. Реле включения осветительных приборов; 3. Реле включения задних фонарей; 4. Реле вентилятора отопителя; 5. Реле стеклоочистителя; 6. Реле вентилятора системы охлаждения двигателя; 7. Прерыватель поворотов; 8. Процессор системы снижения токсичности выхлопных газов; 9. Таймер предварительного подогрева; 11. Розетка для переносной лампы; 12. Процессор ремней безопасности; 13. Реле контрольной лампы заряда батареи; 14. Резистор сигнальной лампы
Монтаж реле электрооборудования автомобилей FJ62

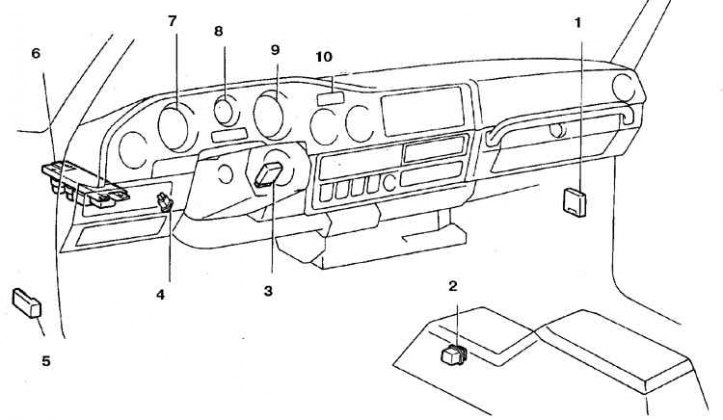

1. Реле ремней безопасности; 2. Реле заднего обогревателя; 3. Реле очистителя ветрового стекла; 4. Размыкатель; 5. Реле очистителя фар; 6. Блок реле; 7. Комбинация приборов; 8. Тахометр; 9. Спидометр; 10. Часы
Монтаж реле электрооборудования автомобилей FJ80
1. Блок реле 2; 2. Батарея; 3. Плавкая перемычка (главная, АМ1 и АМ2); 4. Блок предохранителей; 5. Блок реле 1
Проверка
1. Наиболее надежные результаты дает проверка с использованием схемы включения реле. Если схема включения отсутствует, то выполните проверки с учетом следующих сведений.
2. Пара выводов любого реле соединена с катушкой, обеспечивающей срабатывание реле. Остальные выводы попарно замыкаются или размыкаются при запитывании катушки.
3. Как правило, разводка контактов указана на корпусе реле.
4. Соедините один из выводов катушки реле с положительным выводом батареи через провод с тонкой проволочкой в качестве предохранителя. Второй вывод соедините с массой. После соединения должен прослушиваться щелчок. Если щелчка нет, то перемените полярность подключения (полярность подключения имеет значение на некоторых реле).
5. Проверьте наличие цепи между выводами реле в соответствии с маркировкой на корпусе.
6. Если результаты проверок отрицательные, то реле замените.
