Детали монтажа генератора
1. Бачок гидроусилителя; 2. Регулировочный кронштейн; 3. Провод; 4. Разъем; 5. Генератор; 6. Ремень; 7. Стопорный болт; 8. Ось
Снятие и установка
1. Опустить двигатель и соединить с картером сцепления.

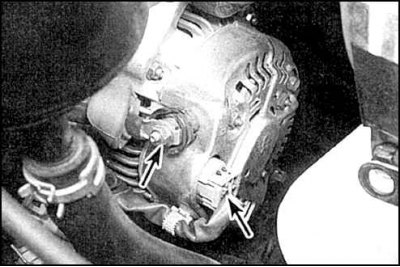

2. Отсоедините от генератора разъемы (показаны стрелками).
3. Ослабьте болты генератора (см. рис. Детали монтажа генератора).
4. Отверните и достаньте регулировочный и стяжной болты из регулировочного кронштейна генератора.
5. Снимите генератор и кронштейн.
6. При приобретении нового агрегата захватите с собой старый генератор. Убедитесь, что новый генератор в точности соответствует заменяемому. Обратите внимание на выводы – их число, размеры и взаимное расположение должны быть такими же, что и на заменяемом агрегате. Наконец, проверьте маркировку. Маркировка должна быть либо отштампована на корпусе, либо напечатана на ярлычке и наклеена на корпус. Убедитесь, что номера на новом и заменяемом агрегатах совпадают.
7. На многих новых генераторах отсутствуют шкивы, поэтому придется переставить шкив с заменяемого агрегата. При приобретении нового генератора проконсультируйтесь по поводу установки шкива.
8. Установка выполняется в обратном порядке. Отрегулируйте натяжение ремня и проверьте напряжение заряда.
