При регулировке пучка света фар должны выполняться следующие условия:
- давление в шинах должно быть нормальным;
- автомобиль должен быть в снаряженном состоянии: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом;
- автомобиль должен быть установлен на ровной горизонтальной площадке;
- перед регулировкой необходимо покачать кузов автомобиля, для того чтобы все элементы подвески встали на свои места;
- корректор света фар установите в положение «0»;
- регулировка проводится только на ближнем свете фар.

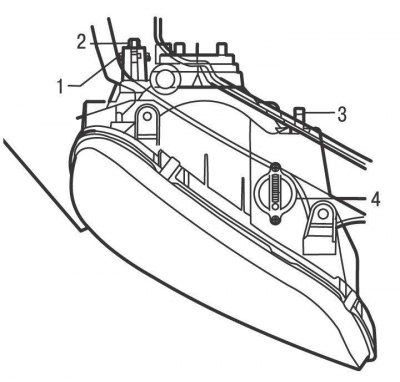

Рис. 15.48. Расположение винтов регулировки света фар на моделях 1996 и 1997 годов: 1 – держатель фары; 2 – регулировочный винт В; 3 – регулировочный винт А; 4 – шаблон измерения угла наклона фары в вертикальной плоскости
Для регулировки на фарах моделей 1996 и 1997 годов имеются 2 регулировочных винта, расположенных с двух сторон каждой фары (рис. 15.48).
На фарах моделей с 1998 года имеется только по одному регулировочному винту.

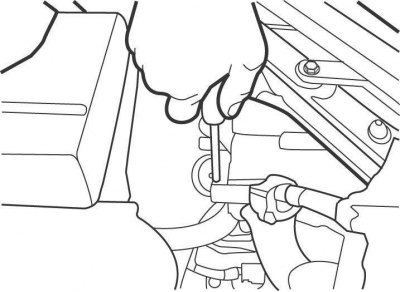

Рис. 15.49. Использование крестообразной отвертки для регулировки света фар на моделях с 2001 года
На моделях с 1998 по 2001 год для вращения винта необходимо использовать гаечный ключ, а с 2001 года — крестообразную отвертку (рис. 15.49).
