Если приобретается восстановленный двигатель, то необходимо снять все навесные агрегаты, и установить их впоследствии точно в таком же порядке на новый двигатель. К таким агрегатам относятся:
- элементы контроля эмиссии отработавших газов;
- распределитель зажигания (только на двигателях до 1997 года);
- высоковольтные провода и катушки зажигания;
- термостат и крышка термостата;
- водяной насос (только на двигателях с 2001 года);
- обводной патрубок системы охлаждения;
- впускной и выпускной коллекторы;
- масляный фильтр;
- опоры;
- маховик/ пластина привода.
Если приобретается блок цилиндров неполной комплектации, то необходимо снять и установить на новый двигатель:
- зубчатый ремень или цепь привода газораспределительного механизма;
- головку блока цилиндров;
- масляный насос;
- водяной насос (только на двигателях до 2001 года);

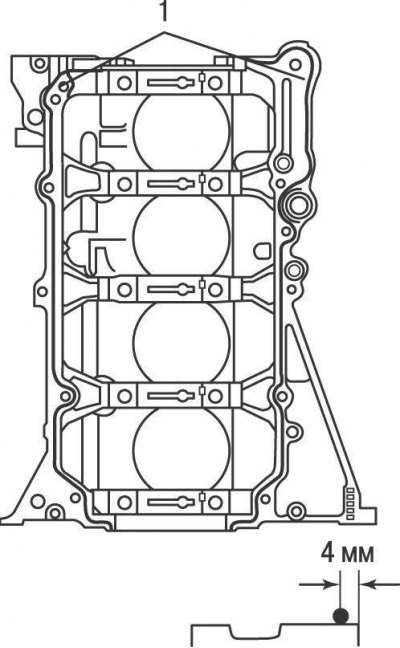

Рис. 3.99. Места нанесения слоя герметика (1) на нижний картер и расположение уплотнительного кольца перед установкой его на блок цилиндров на моделях с 2001 года

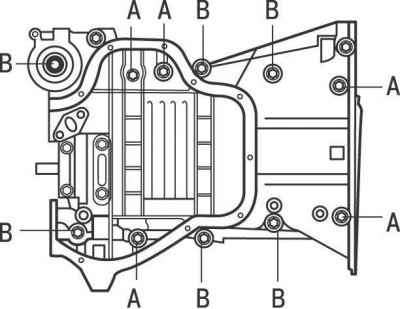

Рис. 3.100. Расположение болтов крепления нижнего картера: А — длинные болты; В — короткие болты
- нижний картер (рис. 3.99, 3.100);
- передние крышки;
- масляный поддон;
- крышку головки блока цилиндров.
