Corona T190
(1992-1997)
Схема 31. Часовник и запалка, система за автоматично изключване на осветлението
Главна
Corona
Corona T190
(1992-1997)
Електрическо оборудване
Електрически схеми
0

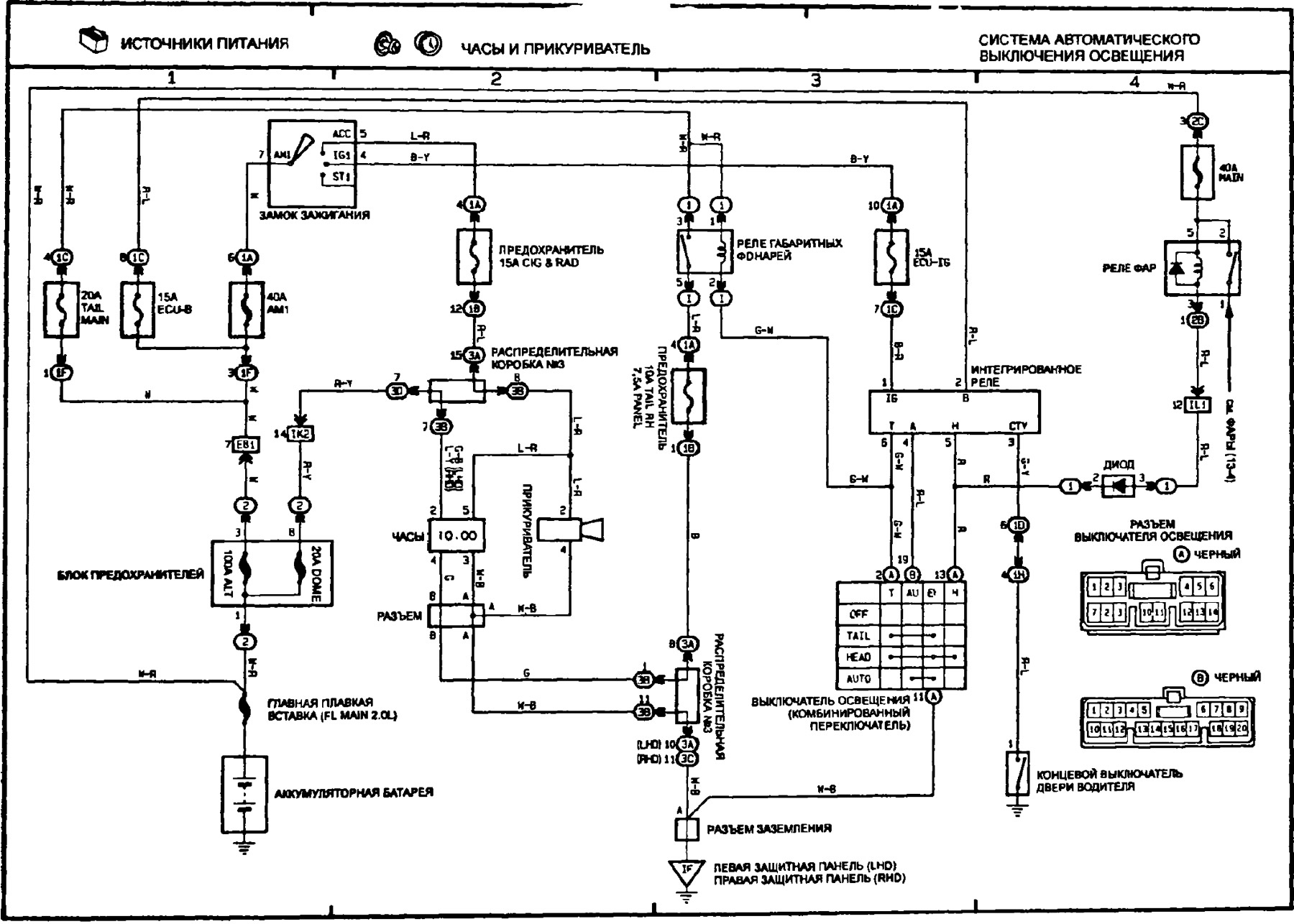

Часовник и запалка за цигари, система за автоматично изключване на осветлението
Открыть большую картинку в новой вкладке »
