Corona T190
(1992-1997)

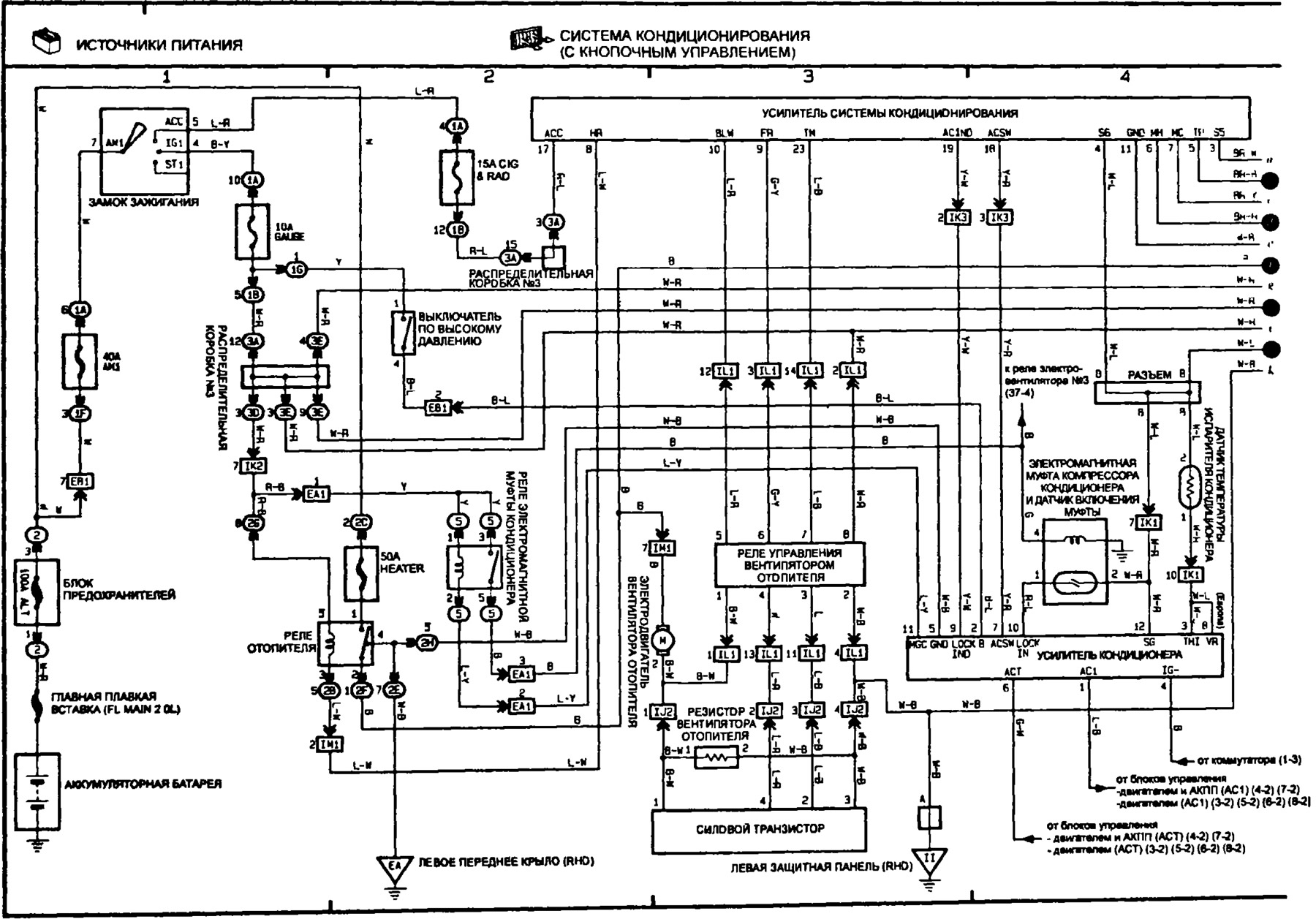

Схема 38. Климатична система (с управление с бутони)
Главна
Corona
Corona T190
(1992-1997)
Електрическо оборудване
Електрически схеми
0
Климатична система (с управление с бутон)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
