Схема 4. Система за управление на двигателя 3S-FE, автоматична скоростна кутия
Главна
Corona
Corona T190
(1992-1997)
Електрическо оборудване
Електрически схеми
0

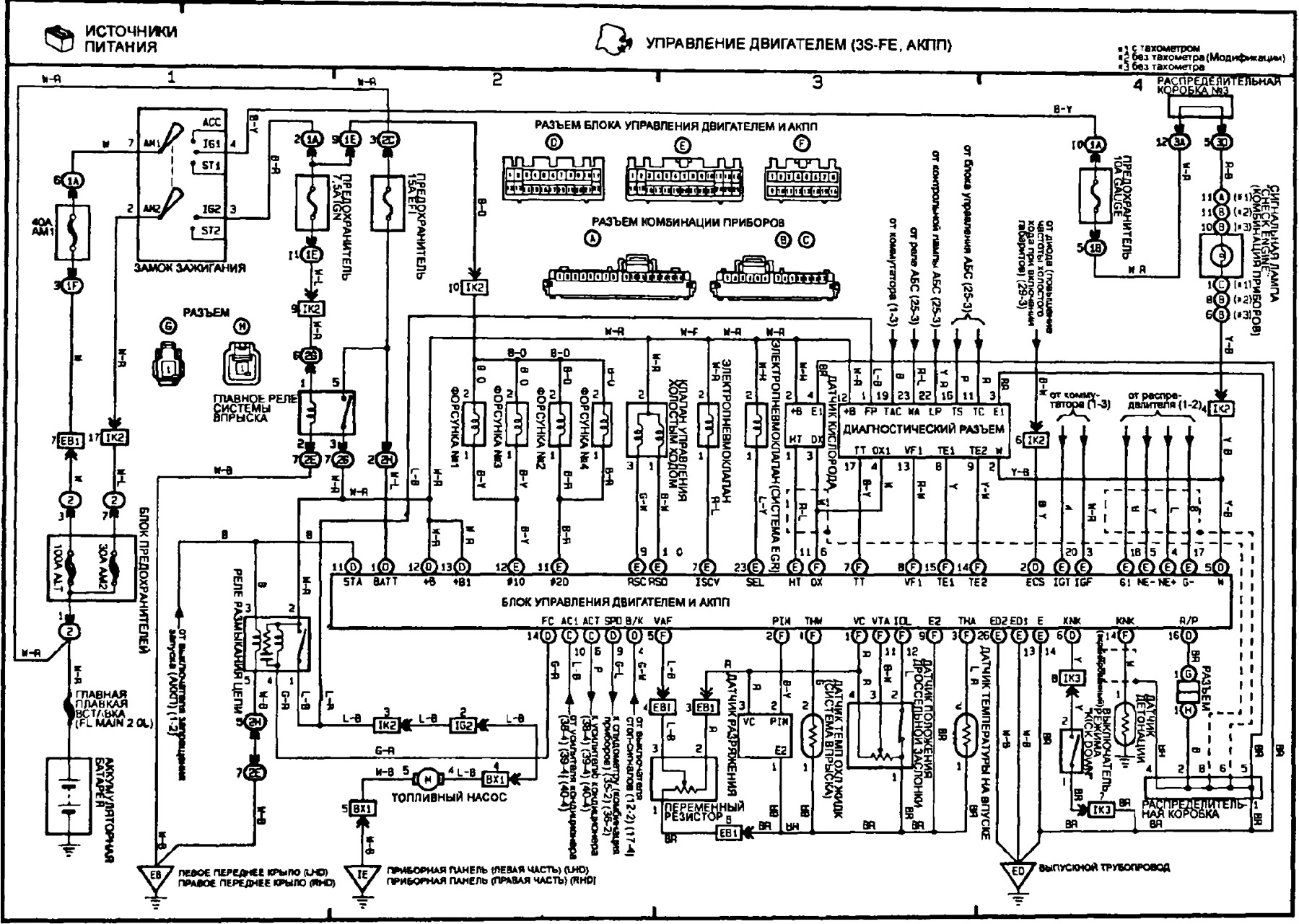

Система за управление на двигателя 3S-FE, автоматична скоростна кутия
Открыть большую картинку в новой вкладке »
