Схема 45. Климатична система (комби, с изключение на двигателя 2C)
Главна
Corona
Corona T190
(1992-1997)
Електрическо оборудване
Електрически схеми
0

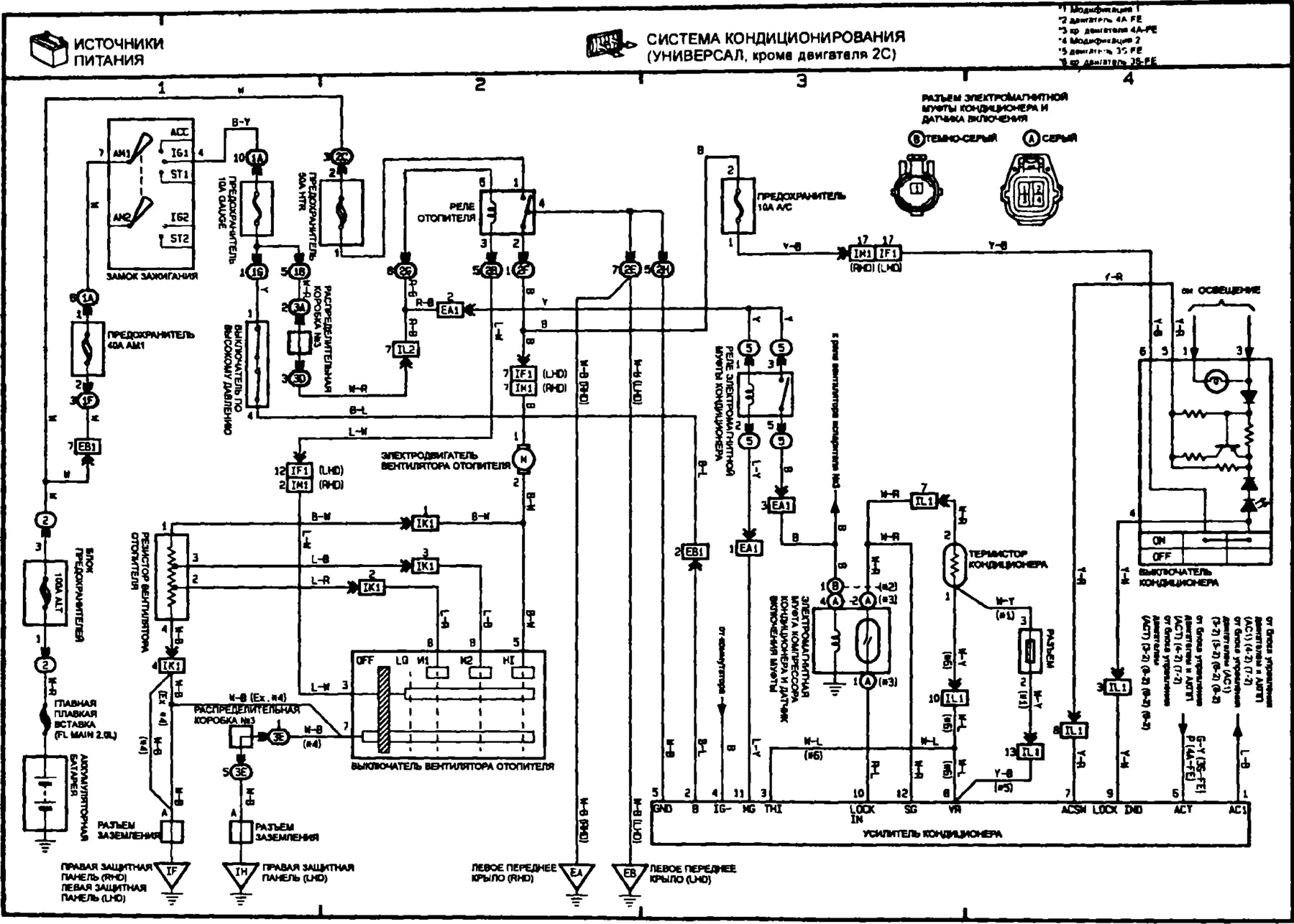

Климатична система (комби, с изключение на 2C двигател)
Открыть большую картинку в новой вкладке »
