Corona T190
(1992-1997)

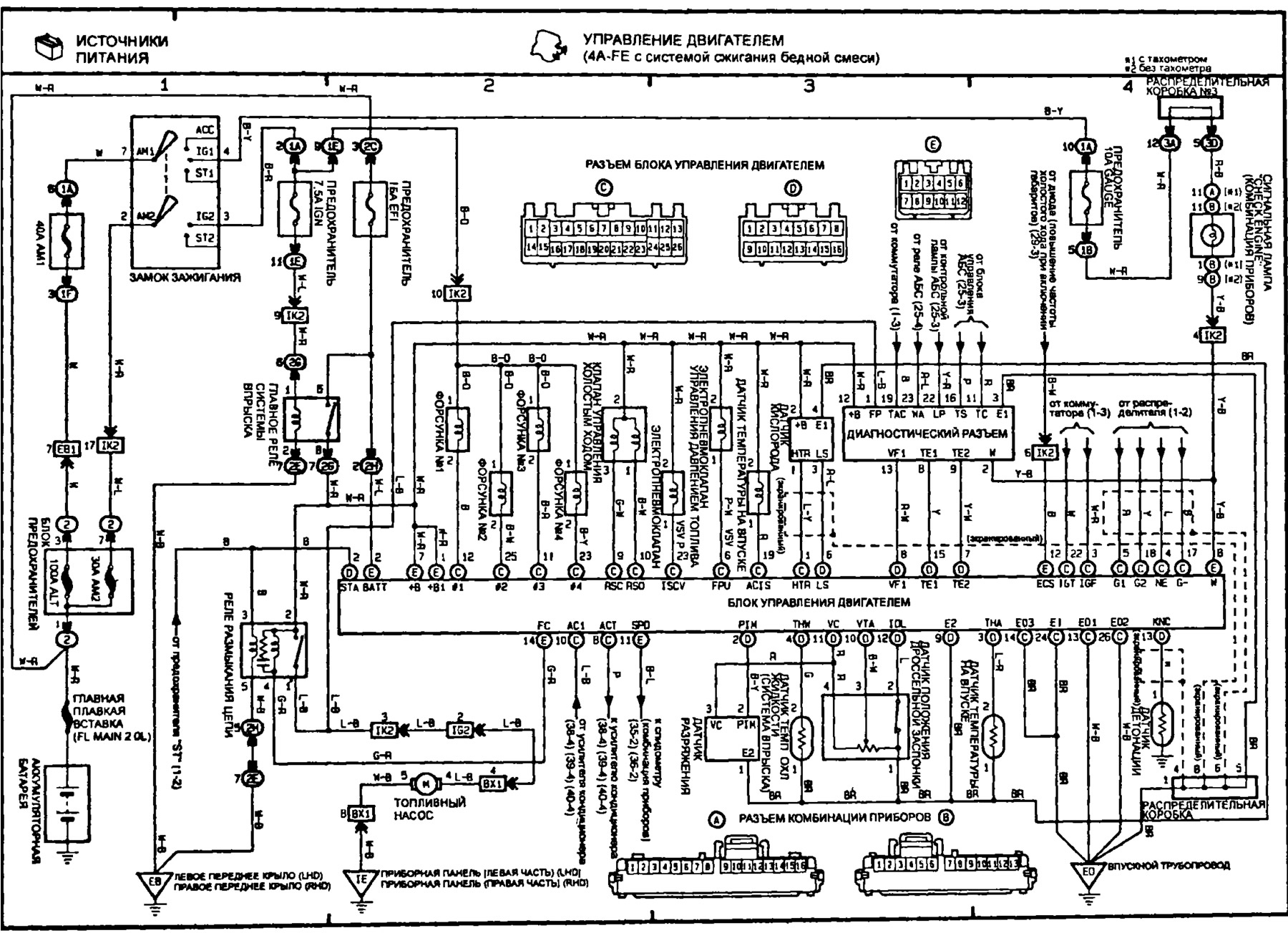

Диаграма 6. Управление на двигателя (4A-FE със система за бедно изгаряне)
Главна
Corona
Corona T190
(1992-1997)
Електрическо оборудване
Електрически схеми
0
Управление на двигателя (4A-FE система за икономично изгаряне)
Открыть большую картинку в новой вкладке »
