Разединяване и свързване на маркучи и тръби

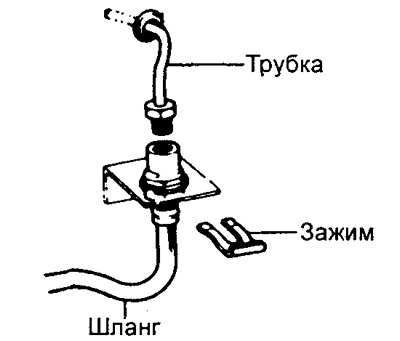

1. Разкачете скобата и с помощта на друг инструмент, за да задържите маркуча и тръбата, разкачете конектора.

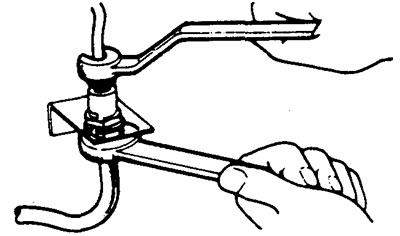

2. Свържете маркуча и тръбата на ръка и с помощта на различен инструмент за задържане на маркуча и тръбата свържете конектора, докато монтирате новата скоба.
- Момент на затягане: 15 Nm
Проверка на спирачните маркучи и тръби

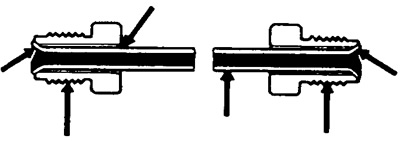

1. Проверете маркучите за износване и повреда на резбите.

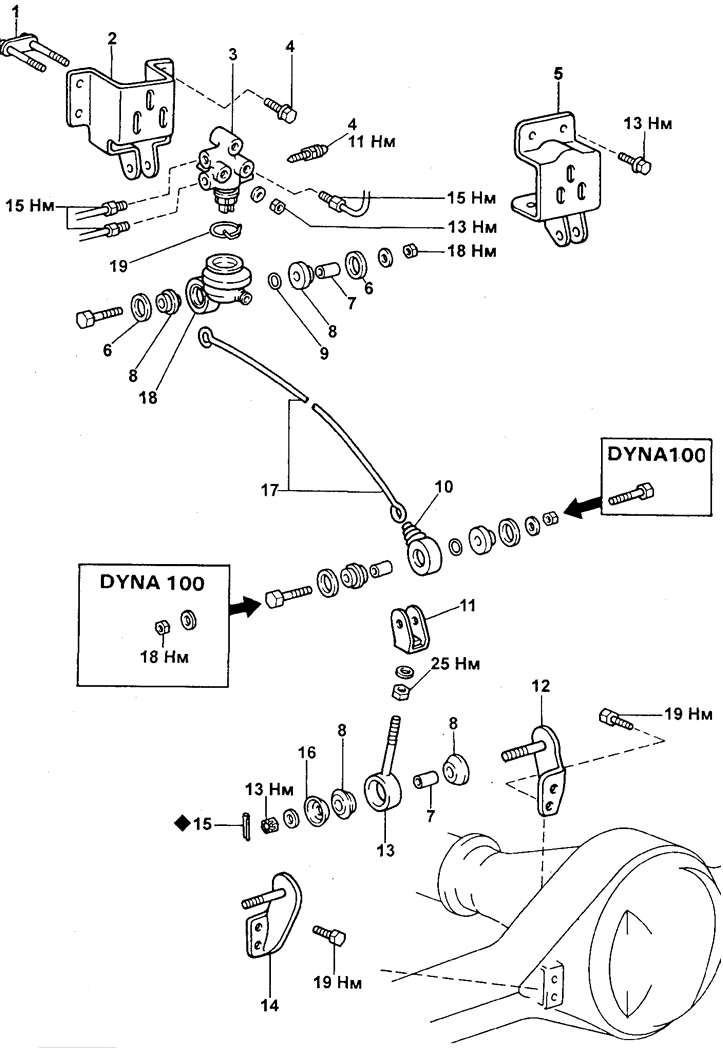

Клапан за разпределение на спирачното усилие.
1 - Монтажна плоча,
2 - Скоба на клапана (DYNA 150),
3 - Дозиращ байпас клапан,
4 - Фитинг за източване,
5 - Скоба на клапана (DYNA 100),
6 - Плоска шайба,
7 - Централна втулка,
8 - Еластичен ръкав,
9 - Гумена плоска шайба,
10 - Прашник на пружината,
11 - Първа обеца,
12 - Скоба на клапана (DYNA 150),
13 - Втора обица,
14 - Скоба за обеци (DYNA 100),
15 - Регулируем шплинт,
16 - чиния,
17 - Монтаж на буталото,
18 - Обувка на клапана,
19 - Скоба.

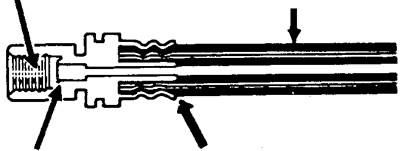

2. Проверете тръбите за износване, счупване, корозия и повредени резби.
