Регулировка
1. Проверьте зазоры между боковыми дверьми и кузовом автомобиля, как показано на рисунке "Регулировка зазоров боковых дверей".
Номинальное значение:
Duet:
- "1" — 4,7 ± 1,5 мм
- "2" — 4,5 ± 1,5 мм
- "3" — 5,0 ± 1,5 мм
- "4" — 5,7 ± 1,5 мм
- "5" — 4,5 ±1,5 мм
- "6" — 4,7 ± 1,5 мм
- "7" — 5,7 ± 1,5 мм
Sirion:
- "1" — 4,7 ± 1,5 мм
- "2" — 4,5 ±1,5 мм
- "3" — 5,7 ±1,5 мм
- "5" — 4,5 ± 1,5 мм
- "6" — 4,0 ± 1,5 мм
2. Отрегулируйте зазоры передней боковой двери.
Примечание: перед регулировкой передней двери снимите крыло.

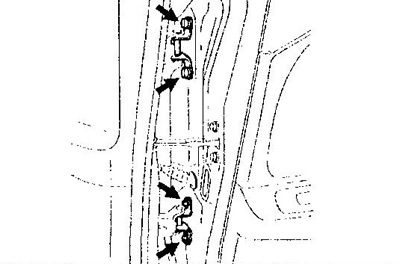

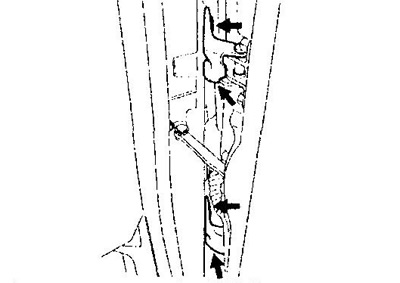

а) Отрегулируйте положение дверей в продольном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17-31 Нм

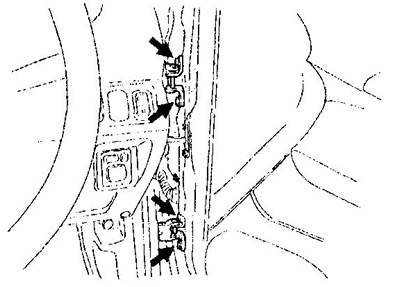

б) Отрегулируйте положение дверей в поперечном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17-31 Нм

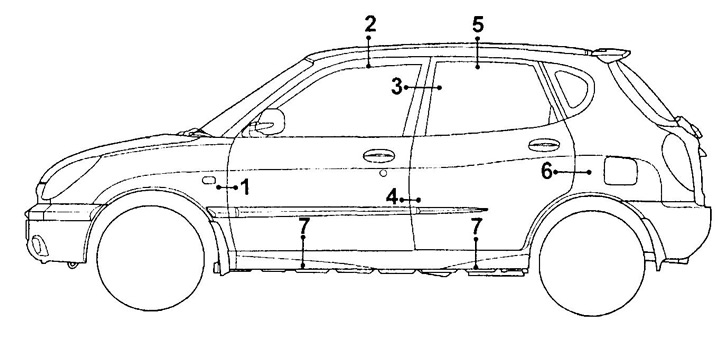

Регулировка зазоров боковых дверей.
Примечание: регулировку невозможно выполнить, когда крепление передней двери выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами.

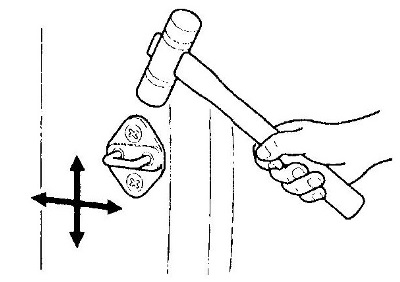

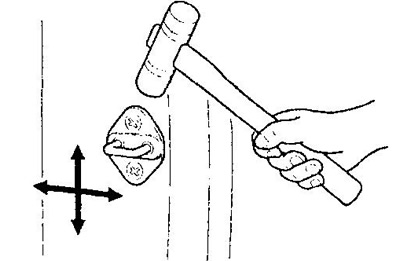

в) Ослабьте винты крепления и отрегулируйте положение скобы замка двери.
3. Отрегулируйте зазоры задней боковой двери.

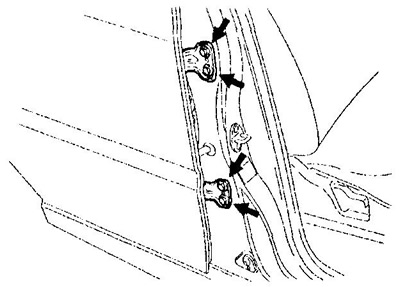

а) Отрегулируйте положение дверей в продольном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17-31 Нм
б) Отрегулируйте положение дверей в поперечном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17 - 31 Нм
Примечание: регулировку невозможно выполнить, когда крепление передней двери выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами.
в) Ослабьте винты крепления и отрегулируйте положение скобы замка двери.
Разборка и сборка передней двери
1. При разборке и сборке передней двери руководствуйтесь сборочным рисунком "Разборка и сборка передней двери".
2. Снятие стекла проводите следующим образом:

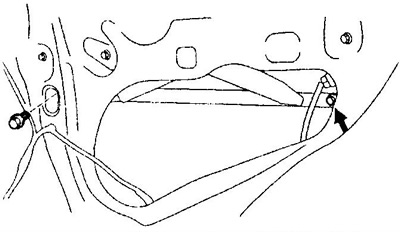

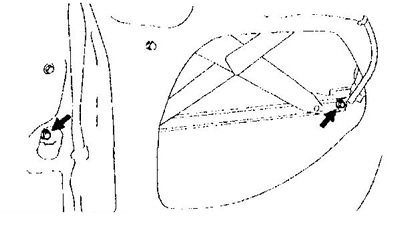

а) Опустите стекло до появления болтов в технологическом отверстии, как показано на рисунке.
б) Отверните два болта и снимите стекло двери.

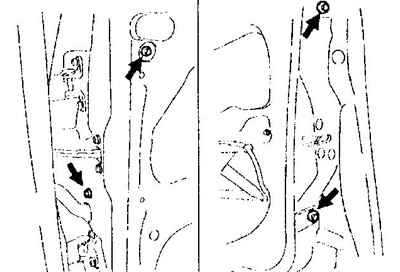

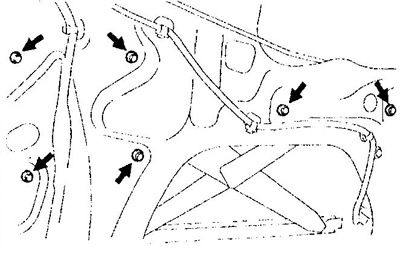

в) Отверните 4 болта и снимите направляющие стекла двери.

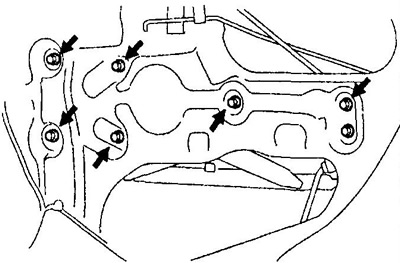

г) Отверните шесть болтов, отсоедините разъем и снимите механизм стеклоподъемника.
3. При сборке обратите внимание на следующие детали:

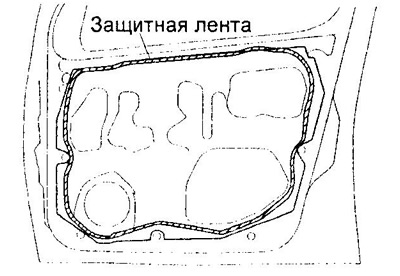

а) В соответствии с рисунком установите крышку технологического отверстия при помощи клея и заклейте отверстие защитной лентой.
б) Перед установкой механизма стеклоподъемника нанесите специальную консистентную смазку на его подвижные части.
Разборка и сборка задней боковой двери
1. Разборка и сборка двери проводится в соответствии с рисунком "Разборка и сборка задней боковой двери".
2. Снятие стекла проводите следующим образом:
а) Опустите стекло до появления болтов в технологическом отверстии, как показано на рисунке.
Разборка и сборка передней боковой двери.
1 - внутренняя ручка открывания двери,
2 - вспомогательная ручка,
3 - внутренняя крышка бокового зеркала,
4 - кнопка блокировки замка,
5 - отделочная панель двери,
6 - крышка панели управления стеклоподъемниками,
7 - панель управления стеклоподъемниками,
8 - внутренний уплотнитель стекла,
9 - направляющая кнопки,
10 - кронштейн вспомогательной ручки,
11 - динамик,
12 - крышка технологического отверстия,
13 - стекло двери,
14 - уплотнитель,
15 - наружный уплотнитель стекла,
16 - механизм стеклоподъемника,
17 - электродвигатель стеклоподъемника,
18 - направляющая стекла двери,
19 - замок двери в сборе,
20 - привод замка,
21 - внешняя ручка открывания двери,
22 - фиксатор цилиндра замка двери,
23 - цилиндр замка двери,
24 - карман,
25 - отделка двери.
Разборка и сборка задней боковой двери.
1 - внутренняя ручка открывания двери,
2 - вспомогательная ручка,
3 - кнопка блокировки замка,
4 - отделочная панель двери,
5 - направляющая кнопки,
6 - кнопка управления стеклоподъемниками,
7 - кронштейн вспомогательной ручки,
8 - динамик,
9 - крышка технологического отверстия,
10 - внутренний нижний уплотнитель стекла,
11 - наружный нижний уплотнитель стекла,
12 - верхний уплотнитель стекла,
13 - внутренняя крышка бокового зеркала,
14 - направляющая стекла двери,
15 - стекло двери,
16 - механизм стеклоподъемника,
17 - электродвигатель стеклоподъемника,
18 - замок двери в сборе,
19 - привод замка,
20 - тяга блокировки замка двери,
21 - внешняя ручка открывания двери,
22 - уплотнитель двери,
23 - карман.
б) Отверните два болта и снимите стекло двери.

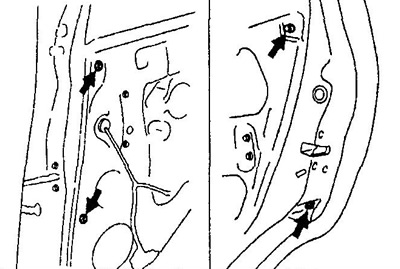

в) Отверните 4 болта и снимите направляющие стекла двери.
г) Отверните шесть болтов, отсоедините разъем и снимите механизм стеклоподъемника.
3. При сборке обратите внимание на следующие моменты:

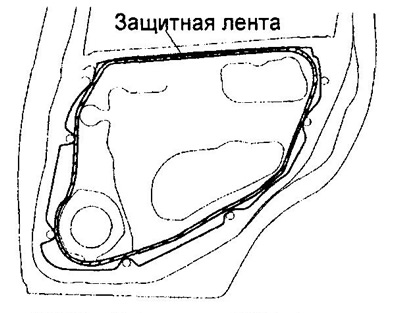

а) В соответствии с рисунком установите крышку технологического отверстия при помощи клея и заклейте отверстие защитной лентой.
б) Перед установкой механизма стеклоподъемника нанесите специальную консистентную смазку на его подвижные части.
