Снятие
1. Поддомкратьте автомобиль.
2. Снимите заднее колесо.

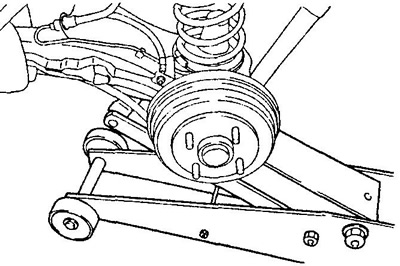

3. (2WD)
Поддомкратьте с двух сторон балку задней подвески.
Примечание: используйте деревянный брусок в качестве проставки между балкой и домкратом.

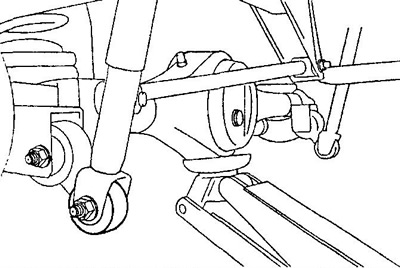

4. (4WD)
Поддомкратьте задний мост.

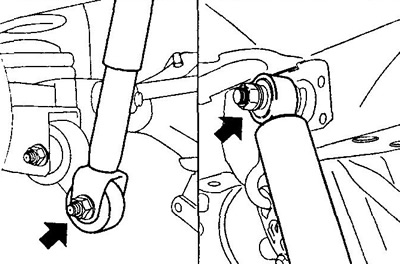

5. Открутите гайки крепления нижней и верхней опор и снимите амортизатор в сборе.
6. Снимите пружину при помощи специнструмента.
Проверка

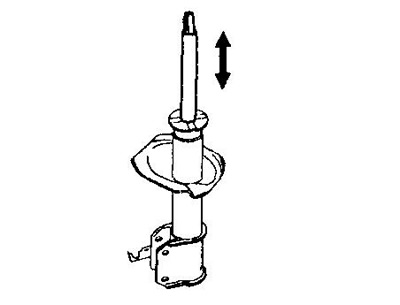

Вытягивая и утапливая шток амортизатора. Убедитесь, что его ход плавный и отсутствуют постороннее сопротивление и шум. При неисправности замените амортизатор.

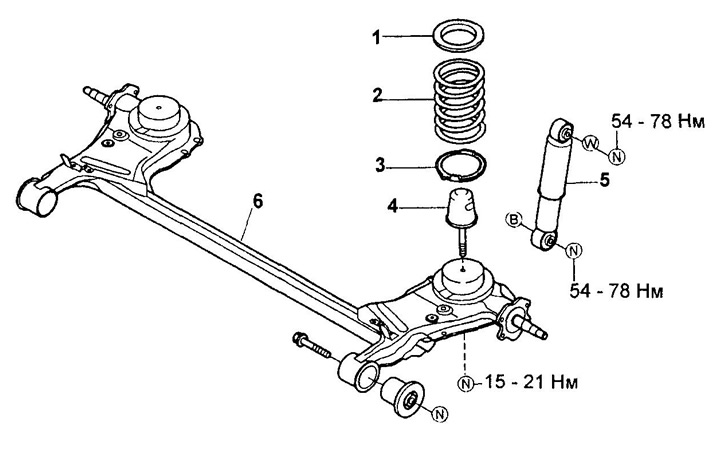

Задний амортизатор (2WD).
1 - верхний виброизолятор,
2 - пружина,
3 - нижний виброизолятор,
4 - ограничитель хода сжатия пружины,
5 - амортизатор,
6 - задняя балка.

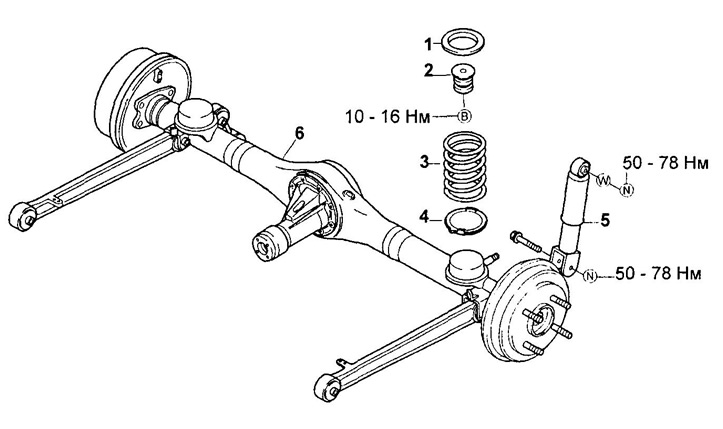

Задний амортизатор (4WD).
1 - верхний виброизолятор,
2 - ограничитель хода сжатия пружины,
3 - пружина,
4 - нижний виброизолятор,
5 - амортизатор,
6 - задний мост.
Установка
1. Используя специнструмент, установите пружину.
Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины.
2. Установите амортизатор.
а) Поднимите балку или мост при помощи домкрата на такую высоту, чтобы можно было установить амортизатор.
б) Установите амортизатор и временно затяните гайки.
3. Уберите домкрат из-под задней балки (моста).
4. Установите колеса.
5. Опустите автомобиль.
6. Затяните гайку крепления колеса.
7. Покачайте автомобиль вверх-вниз, стабилизируя подвеску.
8. Окончательно затяните гайки крепления амортизатора.
