Снятие
1. Сбросьте остаточное давление топлива (см. главу "Система впрыска топлива (EFI)").
2. Снимите аккумуляторную батарею с поддоном.
Примечание: при отсоединении провода от аккумуляторной батареи происходит сброс энергозависимой памяти у блока управления, радио. Обязательно считайте коды неисправностей с ЭБУ перед отсоединением аккумуляторной батареи.
3. Слейте охлаждающую жидкость.
4. Слейте моторное масло.
5. Снимите воздушный фильтр.
6. Снимите радиатор.
7. Снимите переднюю приемную трубу системы выпуска.
8. Снимите силовой агрегат.
9. Снимите шланг охлаждающей жидкости.
10. Снимите масляный поддон.
11. Снимите катушки зажигания.
12. Снимите крышку головки блока цилиндров.
13. Снимите цепь привода ГРМ (см. раздел "Цепь привода ГРМ").
14. Снимите распределительные валы (см. раздел "Распределительные валы").
15. Отсоедините трос акселератора.
16. Отсоедините разъемы форсунок.
17. Снимите головку блока цилиндров.

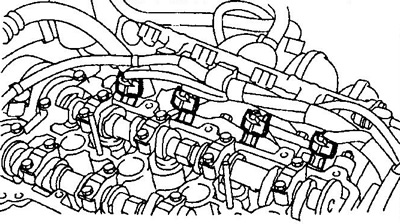

а) Отсоедините все разъемы, заземления и шланги.

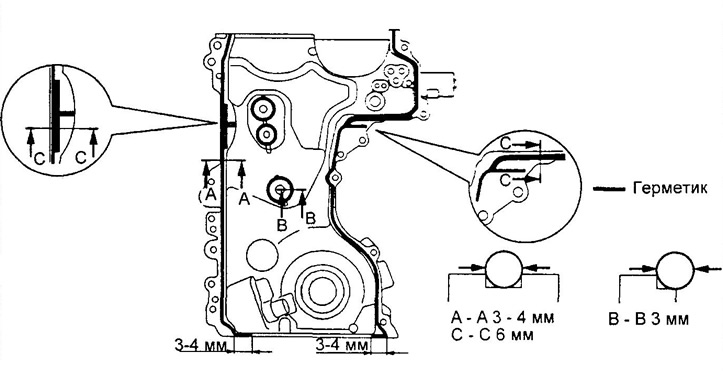

Крышка цепи привода ГРМ. Места нанесения герметика.

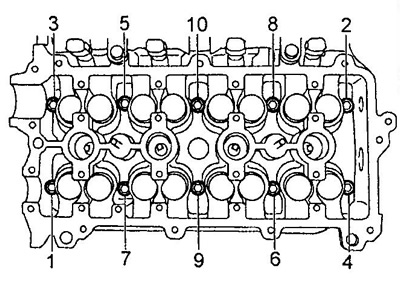

б) Выверните болты в последовательности, показанной на рисунке, и снимите головку блока цилиндров с впускным и выпускным коллекторами в сборе.
Разборка, проверка, очистка и ремонт головки блока цилиндров
Процедуры разборки, проверки, очистки, ремонта и сборки деталей головки блока цилиндров описаны в главе "Двигатель — общие процедуры ремонта".
Установка
1. Установите прокладку и головку блока цилиндров с впускным и выпускным коллекторами.
а) Проверьте длину болтов крепления головки блока цилиндров на расстоянии, показанном на рисунке. Замените болт, если его диаметр выходит за указанные пределы.
- Предельный диаметр — 8,75 мм

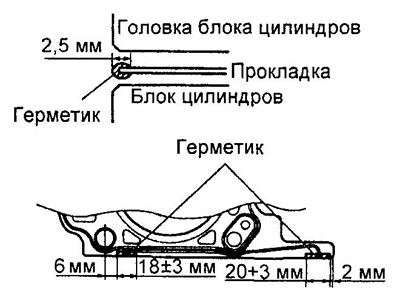

б) Нанесите герметик на прокладку в местах, показанных на рисунке, и установите головку блока цилиндров.
Примечание:
- Головку блока цилиндров необходимо установить в течение времени, указанного в инструкции по применению герметика.
- Не уроните толкатели из головки блока цилиндров.

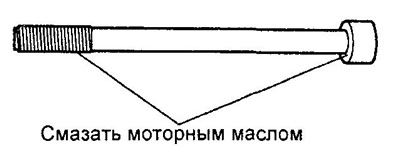

в) Установите шайбы на голому блока цилиндров. Нанесите моторное масло на резьбы и под головки болтов.

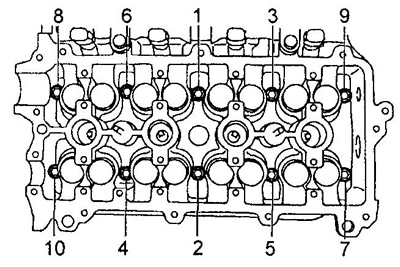

г) Заверните болты крепления головки блока цилиндров в несколько проходов в последовательности, показанной на рисунке.
- Момент затяжки — 45 Нм

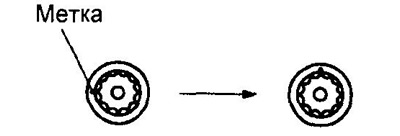

д) Нанесите краской метку на грань болта. Доверните болты на 90°. Убедитесь, что все метки повернуты на 90° относительно первоначального положения.
2. Подсоедините провод акселератора.
3. Установите распределительные валы (см. раздел "Распределительные валы").
4. Установите цепь привода ГРМ (см. раздел "Цепь привода ГРМ").
5. Установите крышку головки блока цилиндров.
6. Установите катушки зажигания.
7. Установите масляный поддон.
8. Установите шланг охлаждающей жидкости.
9. Установите силовой агрегат.
10. Установите переднюю приемную трубу системы выпуска.
11. Установите радиатор.
12. Установите воздушный фильтр.
13. Залейте моторное масло.
14. Залейте охлаждающую жидкость.
15. Установите поддон и аккумуляторную батарею.

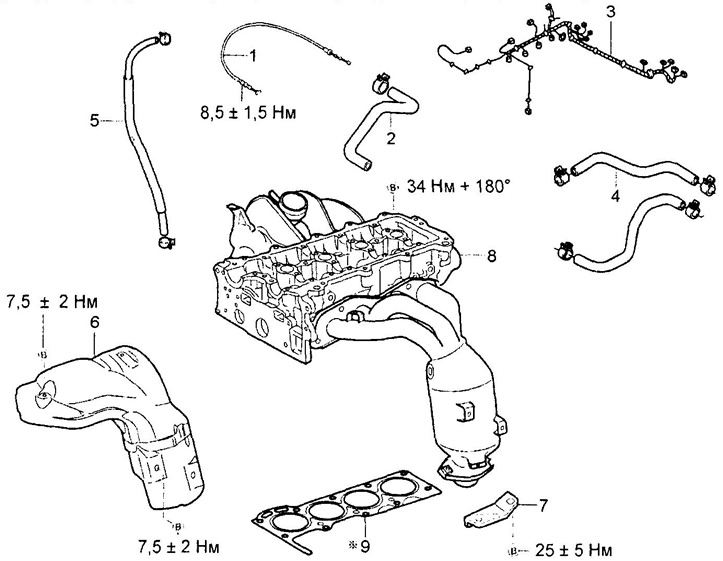

Снятие и установка головки блока цилиндров.
1 - трос акселератора,
2 - шланг вакуумного усилителя тормозов,
3 - жгут проводов двигателя,
4 - шланг охлаждающей жидкости,
5 - топливный шланг,
6 - теплозащитный экран выпускного коллектора,
7 - стойка выпускного коллектора,
8 - головка блока цилиндров в сборе с впускным и выпускным коллекторами,
9 - прокладка.
