EJ-DE, EJ-VE

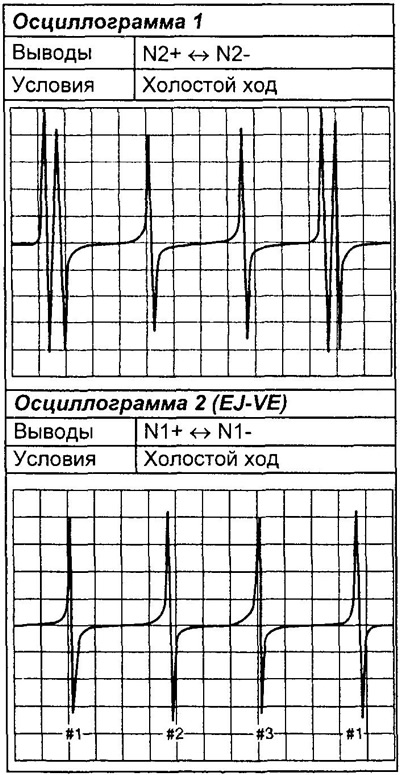

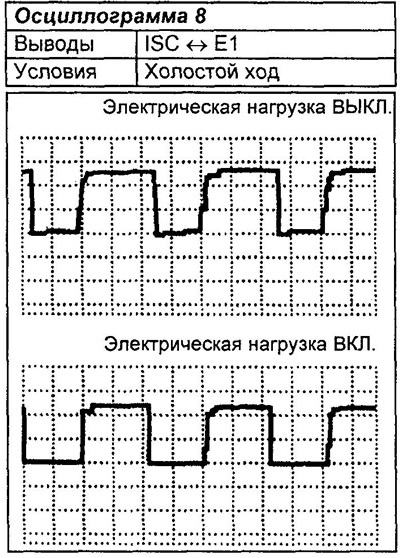

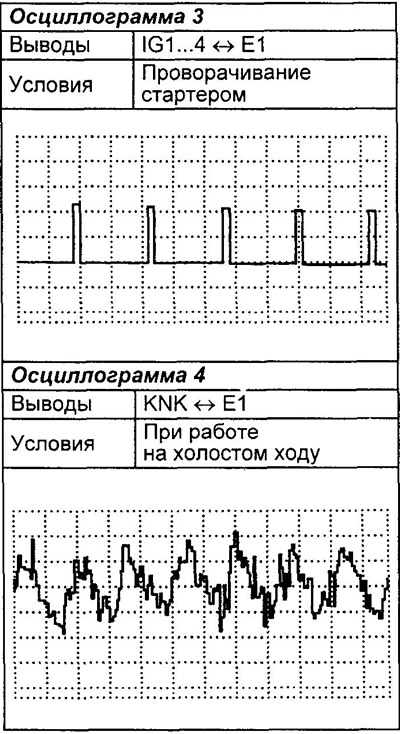

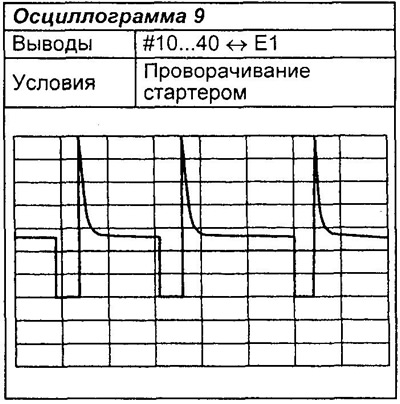

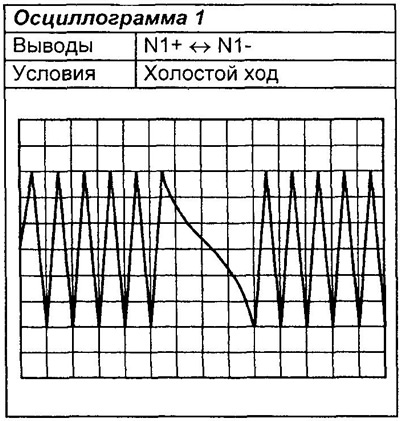

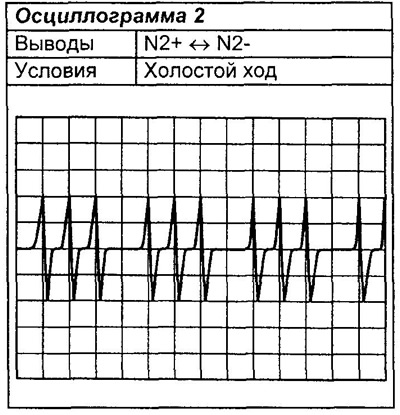

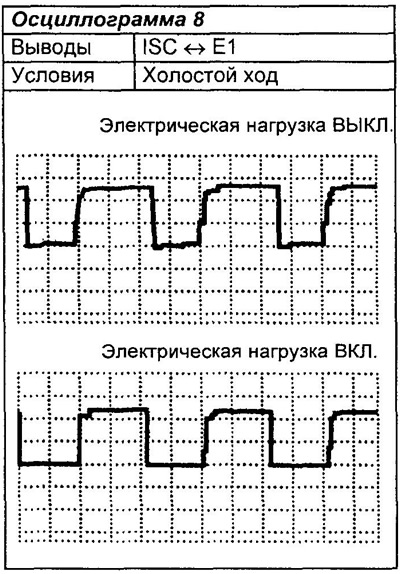

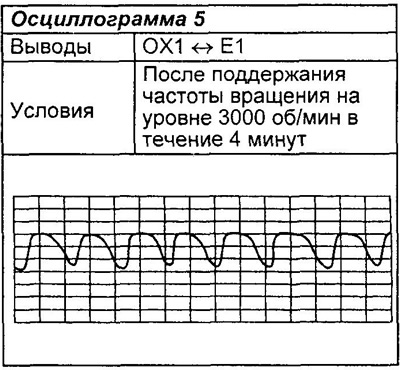

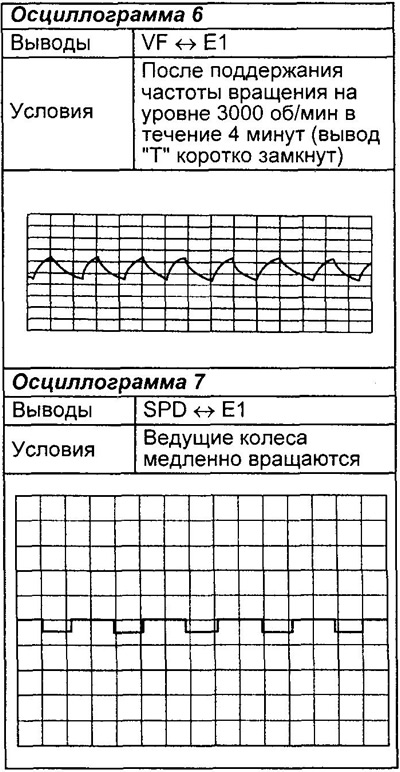

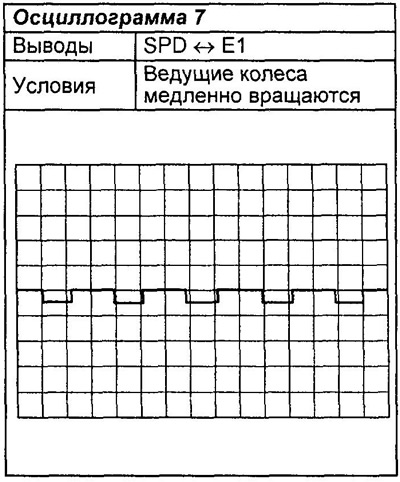

Примечание: ниже приведены осциллограммы правильного вида.
Серия КЗ

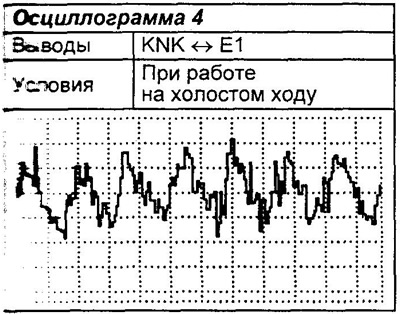

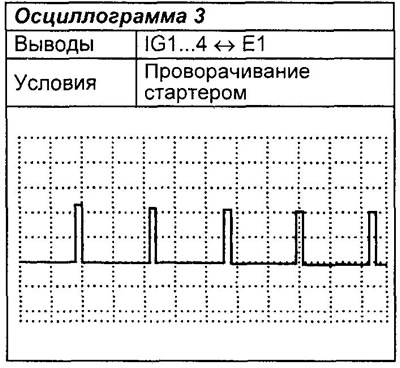

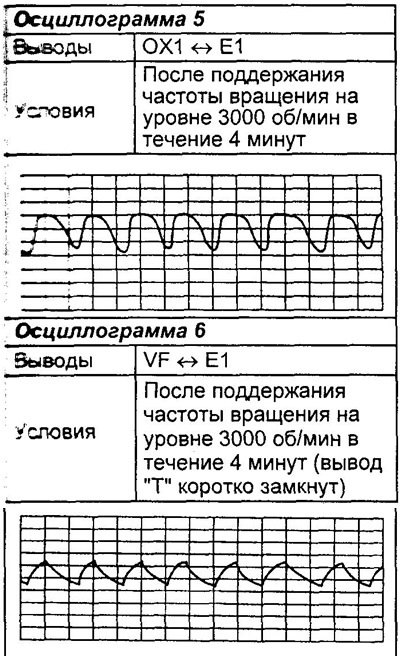

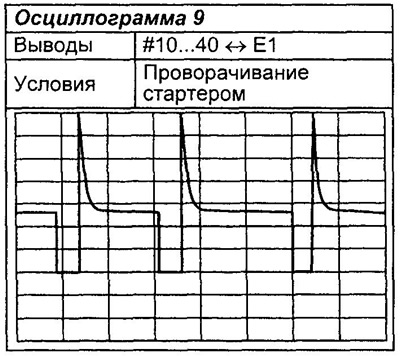

Примечание: ниже приведены осциллограммы правильного вида.

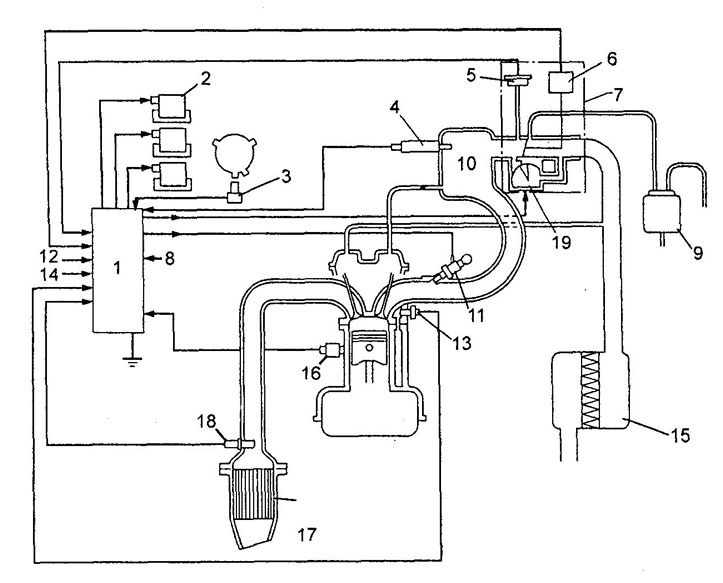

Схема системы электронного управления двигателем (EJ-DE).
1 - электронный блок управления,
2 - катушка зажигания,
3 - датчик положения коленчатого вала,
4 - датчик температуры воздуха на впуске,
5 - датчик абсолютного давления на впуске,
6 - датчик положения дроссельной заслонки,
7 - корпус дроссельной заслонки,
8 - выключатель запрещения запуска (модели с АКПП),
9 - аккумулятор паров топлива,
10 - верхняя часть впускного коллектора,
11 - форсунка,
12 - диагностический разъем,
13 - датчик температуры охлаждающей жидкости,
14 - датчик скорости автомобиля,
15 - воздушный фильтр,
16 - датчик детонации,
17 - каталитический нейтрализатор,
18 - кислородный датчик,
19 - клапан системы управления частотой вращения холостого хода.

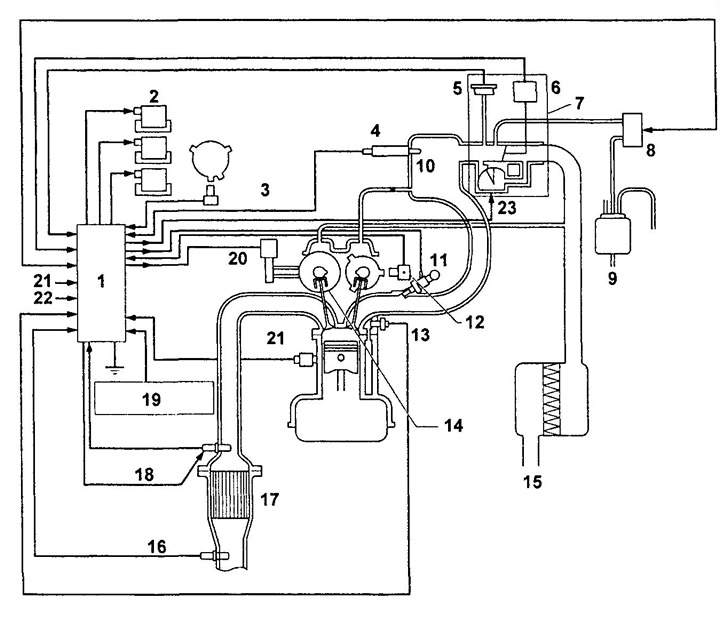

Схема системы электронного управления двигателем (EJ-VE).
1 - электронный блок управления,
2 - катушка зажигания,
3 - датчик положения коленчатого вала,
4 - датчик температуры воздуха на впуске,
5 - датчик абсолютного давления на впуске,
6 - датчик положения дроссельной заслонки,
7 - корпус дроссельной заслонки,
8 - электропневмоклапан,
9 - аккумулятор паров топлива,
10 - верхняя часть впускного коллектора,
11 - форсунка,
12 - датчик положения распределительного вала,
13 - датчик температуры охлаждающей жидкости,
14 - звездочка системы DWT,
15 - воздушный фильтр,
16 - задний кислородный датчик,
17 - каталитический нейтрализатор,
18 - кислородный датчик (с обогревателем),
19 - выключатель запрещения запуска (модели с АКПП),
20 - клапан системы DVVT,
21 - диагностический разъем,
22 - датчик скорости автомобиля,
23 - клапан системы управления частотой вращения холостого хода.

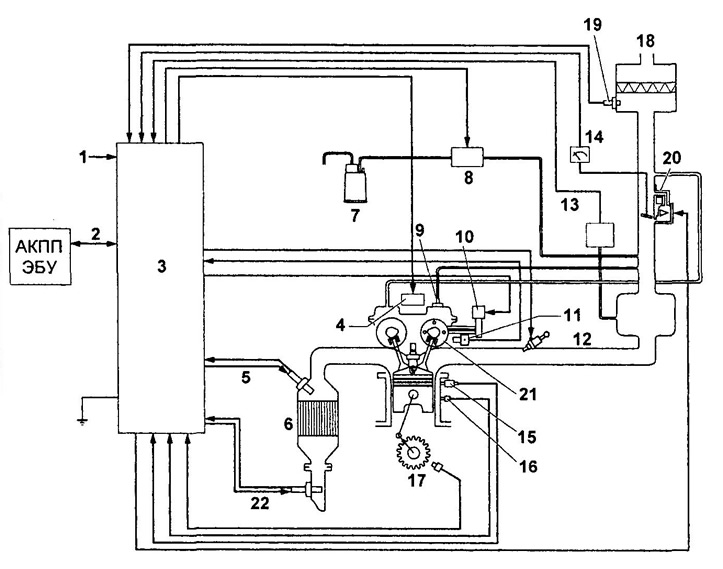

Схема системы электронного управления двигателем (КЗ-VE, K3-VE2).
1 - датчик скорости автомобиля,
2 - последовательное соединение с ЭБУ АКПП,
3 - электронный блок управления,
4 - катушка зажигания,
5 - кислородный датчик (с обогревателем),
6 - каталитический нейтрализатор,
7 - аккумулятор паров топлива,
8 - электропневмокпапан,
9 - клапан системы принудительной вентиляции картера,
10 - клапан системы DWT,
11 - датчик положения распределительного вала,
12 - форсунка,
13 - датчик абсолютного давления во впускном коллекторе,
14 - датчик положения дроссельной заслонки,
15 - датчик детонации,
16 - датчик температуры охлаждающей жидкости,
17 - датчик положения коленчатого вала,
18 - воздушный фильтр,
19 - датчик температуры воздуха на впуске,
20 - клапан системы управления частотой вращения холостого хода,
21 - звездочка системы WT
22 - задний кислородный датчик (без обогревателя).
