2. Установите внутреннюю обойму внутреннего шарнира.
3. Установите уплотнительные кольца.
4. Установите наружную обойму внутреннего шарнира и наденьте стопорное кольцо.
5. Установите пылезащитный чехол на внешнюю обойму внутреннего шарнира:

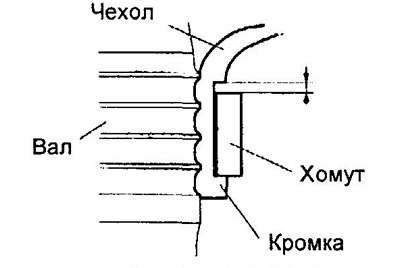

а) Наденьте пылезащитный чехол малым диаметром на вал как показано на рисунке.
б) Нанесите консистентную смазку на кромку чехла.

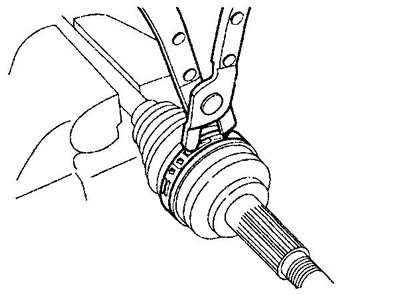

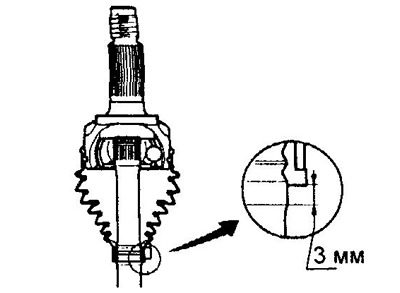

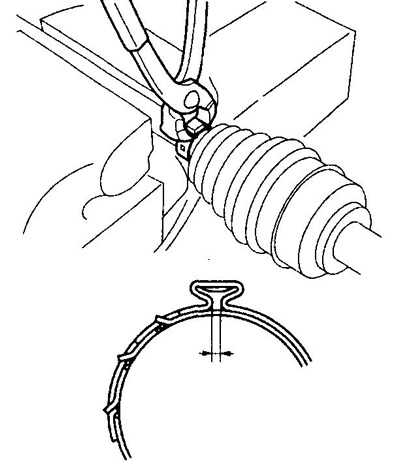

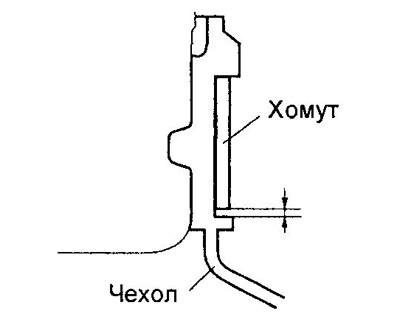

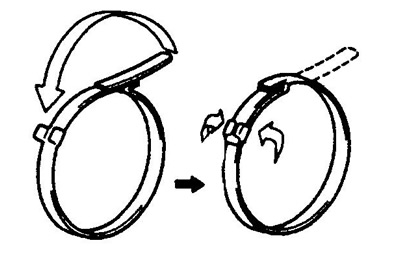

в) Закрепите вал в горизонтальном положении, установите стопорное кольцо и закрепите хомутом, отрегулировав расстояние показанное на рисунке.
г) Наденьте пылезащитный чехол большим диаметром на обойму внутреннего шарнира как показано на рисунке.
д) Нанесите консистентную смазку на кромку чехла.

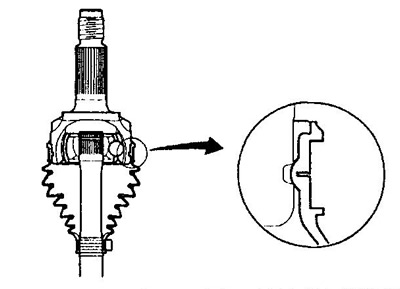

е) Закрепите обойму внутреннего шарнира в горизонтальном положении, установите стопорное кольцо и закрепите хомутом, отрегулировав расстояния показанные на рисунке.

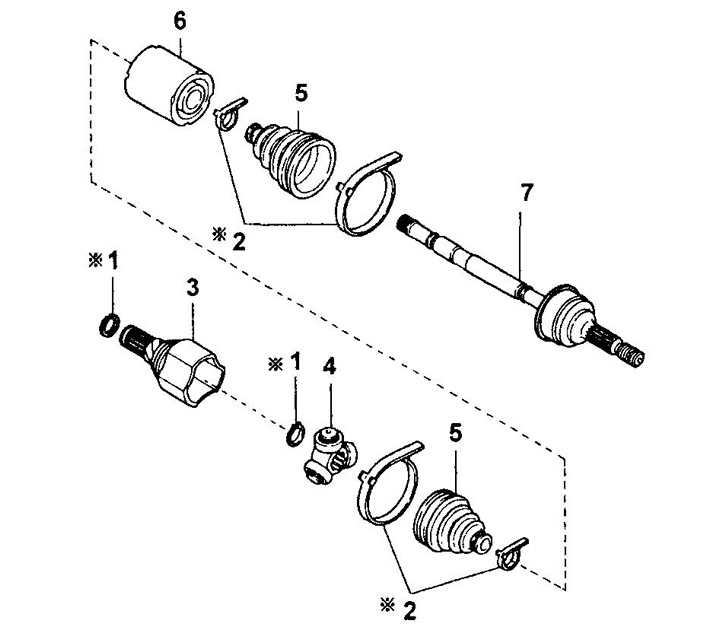

Приводной вал (2WD модели с АКПП).
1 - стопорное кольцо,
2 - хомут,
3 - обойма внутреннего шарнира,
4 - тройной шарнир,
5 - пылезащитный чехол,
6 - демпфер (правый вал),
7 - наружный шарнир в сборе с валом.

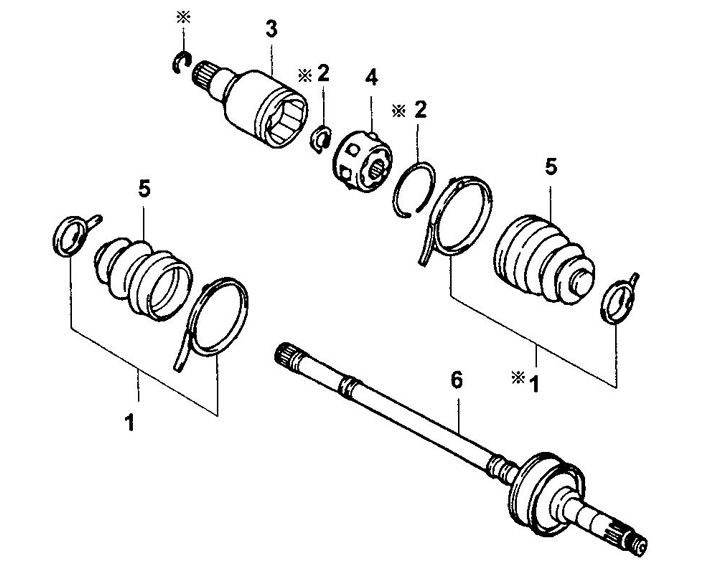

Приводной вал (2WD модели с МКПП и 4WD).
1 - хомут,
2 - стопорное кольцо,
3 - наружная обойма внутреннего шарнира,
4 - внутренняя обойма внутреннего шарнира в сборе,
5 - пыльник,
6 - наружный шарнир в сборе с валом.
