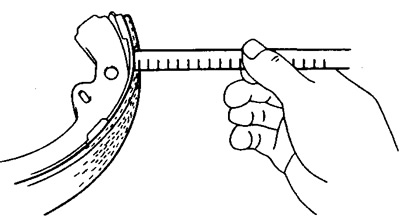

2. Проверьте толщину накладок на тормозных колодках:
Барабанный тормоз.
1 - Прокачной штуцер,
2 - Держатель,
3 -; 7 - Верхняя и нижняя тормозные колодки,
4 - Удерживающая пружина,
5 - Возвратная пружина,
6 - Колпачок,
8 - Тормозной щит,
9 - Седло пружины,
10 - Пыльник,
11 - Колесный цилиндр,
12 - Регулировочный болт,
13 - Регулировочная гайка,
14 - Пылезащитное уплотнение,
15 - Седло,
16 - Узел поршня колесного цилиндра,
17 - Блокировочный рычаг регулятора,
18, 19 - Фиксатор,
20 - Тормозная трубка,
21 - Поршень.
Барабанный тормоз.
1 - Тормозной щит,
2 - Тормозная колодка,
3 - Удерживающая пружина,
4 - Возвратная пружина,
5 - Тормозной барабан,
6 - Колпачок,
7 - Держатель,
8 - Блокировочный рычаг регулятора,
9 - Рабочий тормозной цилиндр,
10 - Пыльник,
11 - Поршень,
12 - Прокачной штуцер,
13 - Регулировочная гайка,
14 - Регулировочный болт.
Минимально допустимая:
- DYNA 100 — 1,0 мм
- DYNA 150 (без автоматического регулятора зазора) — 1,5 мм
- DYNA 150 (с автоматическим регулятором зазора) — 1,5 мм
Минимально допустимая:
- DYNA 100 — 6,0 мм
- DYNA 150 (без автоматического регулятора зазора) — 6,5 мм
- DYNA 150 (с автоматическим регулятором зазора) — 6,5 мм
Если толщина накладки на колодке меньше минимальной, либо имеет признаки неравномерного износа, замените тормозные колодки.
Примечание: при необходимости замены какой-либо из тормозных колодок, заменять все колодки передних тормозов, чтобы сохранить равномерность торможения.

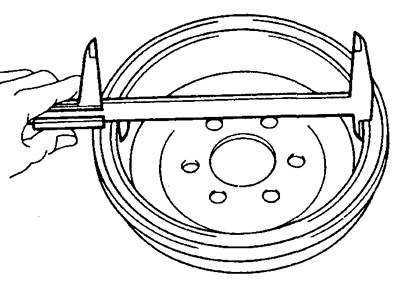

3. Проверьте внутренний диаметр тормозного барабана.
Максимальный внутренний диаметр:
- DYNA 100 — 256 мм
- DYNA 150 (без автоматического регулятора зазора) — 292 мм
- DYNA 150 (с автоматическим регулятором зазора) — 262 мм
Нормальный внутренний диаметр:
- DYNA 100 — 254 мм
- DYNA 150 (без автоматического регулятора зазора) — 290 мм
- DYNA 150 (с автоматическим регулятором зазора) — 260 мм
Если барабан имеет задиры или изношен, можно проточить тормозной барабан на токарном станке.
4. При неправильном контакте между накладками тормоза и барабаном нужно отремонтировать накладку с помощью приспособления для притирки колодок, либо заменить тормозную колодку в сборе.
