Примечание: Сборку производить как показано на рисунках.

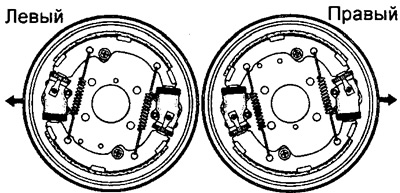

DYNA 150 (с автоматическим регулятором зазора)

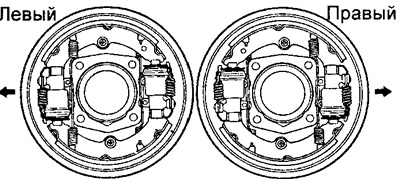

DYNA 150 (без автоматического регулятора зазора)

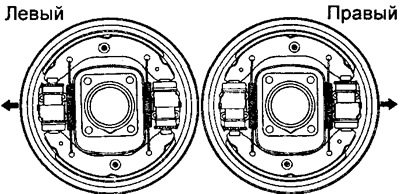

DYNA 100

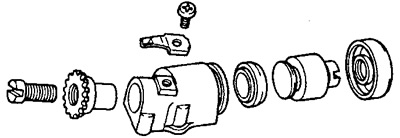

1. Соберите колесный цилиндр.
(DYNA 100)
а) Нанесите консистентную смазку на литиевой основе на колпачок и поршень цилиндра.
б) Нанесите высокотемпературную смазку на регулировочные болт и гайку.
в) Соберите колесный цилиндр в следующей последовательности: колпачок, поршень, чехол.
г) Установите регулировочные болт и гайку в цилиндр.

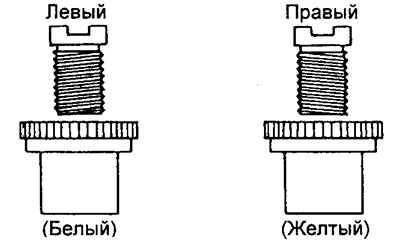

- Правый колесный цилиндр: Левая резьба (Желтый цвет)
- Левый колесный цилиндр: Правая резьба (Белый цвет)
д) Установите блокировочный рычаг регулятора и винт.
(DYNA 150, без автоматического регулятора зазора)
а) Нанесите консистентную смазку на литиевой основе как показано на рисунке.
б) Нанесите высокотемпературную смазку на регулировочные болт и гайку.

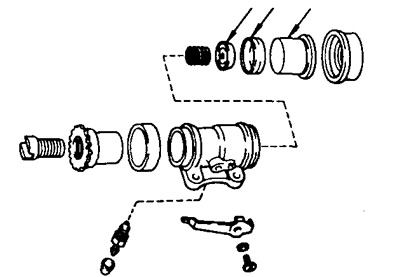

в) Соберите колесный цилиндр в следующей последовательности: пружина, седло пружины, колпачок, поршень, два чехла.
г) Установите регулировочные болт и гайку в цилиндр.

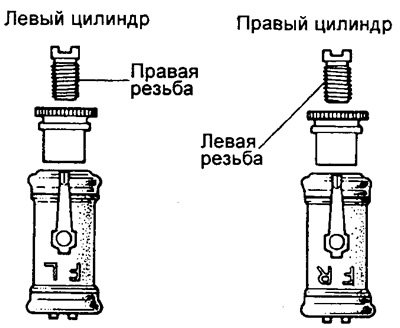

- Правый колесный цилиндр (метка FR): Левая резьба (Желтый цвет)
- Левый колесный цилиндр (метка FL): Правая резьба (Белый цвет)
д) Установите блокировочный рычаг регулятора и винт.

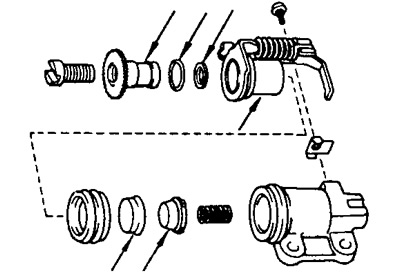

(DYNA 150, с автоматическим регулятором зазора)
а) Нанесите консистентную смазку на литиевой основе как показано на рисунке.
б) Нанесите высокотемпературную смазку на регулировочные болт и гайку.
в) Соберите колесный цилиндр в следующей последовательности: пружина, седло пружины, колпачок, чехол, узел поршня колесного цилиндра и автоматический рычаг регулятора с пружиной, фиксатор регулировочного рычага, винт.
г) Установите седло и пылезащитное уплотнение на узел поршня колесного цилиндра.
д) Установите регулировочные гайку и болт на узел поршня колесного цилиндра.

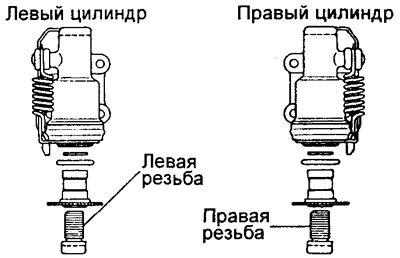

- Правый колесный цилиндр (метка R): Правая резьба (Желтый цвет)
- Левый колесный цилиндр (метка L): Левая резьба (Белый цвет
2. Наживите прокачной штуцер как показано на рисунке.
(DYNA 100 и 150 без автоматического регулятора зазора)

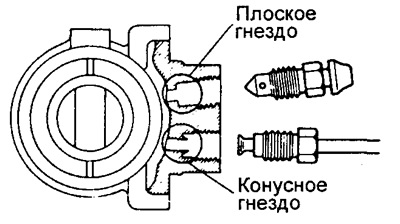

а) Гнезда штуцера колесного цилиндра с задней стороны выполнены плоскими и конусными по своей форме, как показано на рисунке.
б) Оба гнезда штуцера с передней стороны колесного цилиндра выполнены конусными.
(DYNA 150 с автоматическим регулятором зазора)
а) Гнезда штуцера колесного цилиндра с передней стороны выполнены плоскими и конусными по своей форме, как показано на рисунке.
б) Оба гнезда штуцера с задней стороны колесного цилиндра выполнены конусными.
3. (DYNA 100 и 150 без автоматического регулятора зазора) Установите колесный цилиндр на тормозной щит.
а) Установите колесный цилиндр переднего тормоза регулировочным механизмом вверх и задний колесный цилиндр регулировочным механизмом вниз.
б) Затяните болты крепления колесных цилиндров.
Моменты затяжки:
- DYNA 100 — 18 Нм
- DYNA 150 — 25 Нм
(DYNA 150 с автоматическим регулятором зазора)
а) Установите колесный цилиндр переднего тормоза регулировочным механизмом вниз и задний колесный цилиндр регулировочным механизмом вверх.
б) Затяните болты крепления колесных цилиндров.
- Моменты затяжки: 25 Нм
4. Установите тормозную трубку на колесный цилиндр.
а) Установите тормозную трубку на место и затяните гайки от руки, после чего затяните их ключом.
- Момент затяжки: 15 Нм
5. Установите фиксатор тормозной трубки на тормозном щите и затяните болтом.
Момент затяжки:
- DYNA 100 — 7,4 Нм
- DYNA 150 — 7,8 Нм

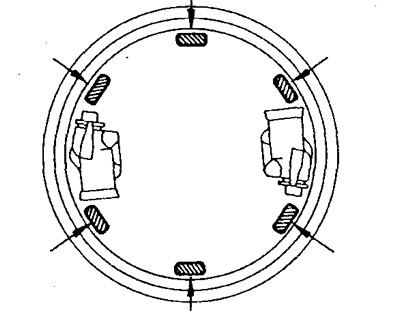

6. Нанесите высокотемпературную консистентную смазку на контактные поверхности тормозного щита с колодками, как показано на рисунке.
7. Установите верхнюю колодку (DYNA 100 и 150 без автоматического регулятора зазора).
а) Установите верхнюю колодку, удерживающую пружину колодки, вставьте держатель и наденьте два колпачка.
б) Аналогично установите нижнюю колодку.
в) С помощью отвертки установите возвратные пружины с передней и с задней стороны.
(DYNA 150 с автоматическим регулятором зазора)

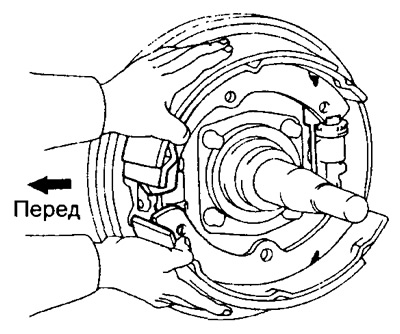

а) Сведите колодки к центру, так чтобы зацепить возвратную пружину за нижнюю колодку.
б) Установите тормозные колодки в сборе.
в) Установите удерживающую пружину колодки, вставьте держатель и наденьте два колпачка.
г) Установите возвратные пружины с передней и с задней стороны.
8. Слегка зачистите внешнюю поверхность накладки колодки и рабочую поверхность барабана с помощью наждачной бумаги.
9. Установите тормозной барабан (DYNA 100) Установите тормозной барабан и затяните винтом.
- Момент затяжки: 6,9 Нм
(DYNA 150) Установите тормозной барабан на ступицу.
10. Заправьте резервуар тормозной системы тормозной жидкостью и прокачайте тормозную систему.
11. Проверьте на утечки тормозной жидкости.
12. Отрегулируйте зазор тормозных колодок.
13. Установите переднее колесо.
