2. Снимите крышку щеткодержателя, открутив две гайки, изолятор клеммы, резиновую шайбу, проволочный замок, щеткодержатель и изоляционную шайбу.
3. Снимите щеткодержатель.
а) Отсоедините подводящий провод от клеммы "В".
б) Снимите гайку и щеткодержатель.
4. Отверните три сквозных винта и снимите крышку генератора со стороны выпрямительного блока.
5. Снимите шкив и вентилятор.
а) Закрепите ротор в тисках.
б) Снимите гайку шкива, пружинную шайбу, шкив, вентилятор и распорную втулку.
6. Снимите ротор.

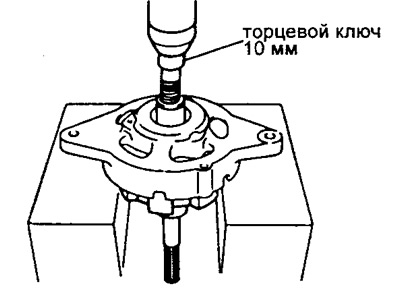

а) Используя торцевой ключ 10 мм и пресс, выпрессуйте ротор.
б) Снимите распорное кольцо и пружинное стопорное кольцо с вала ротора.
7. Снимите крышку генератора со стороны выпрямительного блока.
а) Отверните четыре гайки и два изолятора клеммы.
б) Снимите крышку генератора со стороны выпрямительного блока.
в) Снимите две втулки клеммы и манжеты со шпилек выпрямительного блока.

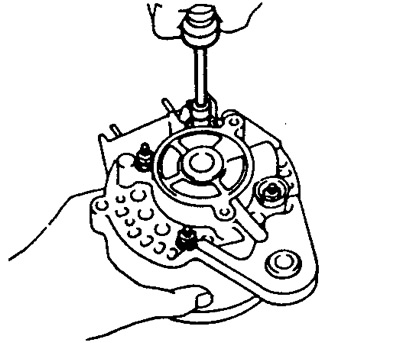

8. Снимите выпрямительный блок. Удерживая вывод обмотки статора острогубцами, отпаяйте выводы.
Предупреждение: Не допускайте нагрева диодов.
1 - распорное кольцо,
2 - пружинное стопорное кольцо,
3 - ротор,
4 - статор,
5 - щеткодержатель,
6 - крышка щеткодержателя,
7 - изоляционная шайба,
8 - гайка шкива,
9 - шкив,
10 - вентилятор,
11 - распорное кольцо,
12 - крышка генератора со стороны привода,
13, 17 - фетр,
14, 18 - кожух фетра,
15 - подшипник,
16 - фиксирующая пластина,
19 - изолятор клеммы,
20 - резиновая шайба,
21 - пружина,
22 - щетка,
23 - вакуумный насос,
24 - уплотнительное кольцо,
25 - изолятор клеммы,
26 - крышка генератора со стороны выпрямительного блока,
27 - манжета,
28 - изоляционная втулка,
29 - выпрямительный блок.
