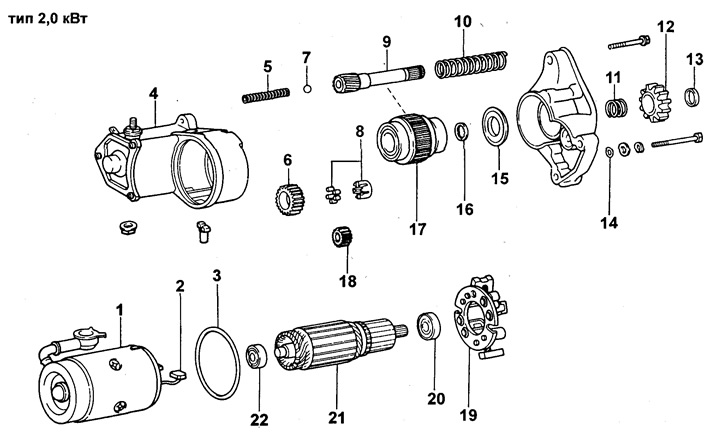

Стартер.
1 - обмотка возбуждения,
2 - щетка,
3 - уплотнительное кольцо,
4 - тяговое реле,
5 - возвратная пружина,
6 - паразитная шестерня,
7 - стальной шарик,
8 - обгонная муфта,
9 - вал муфты,
10, 11 - пружина,
12 - ведущая шестерня,
13 - стопорное кольцо,
14 - уплотнительное кольцо,
15 - сепаратор подшипника,
16 - держатель пружины,
17 - муфта стартера,
18 - ведущая шестерня,
19 - щеткодержатель,
20 - задний подшипник,
21 - якорь,
22 - передний подшипник.

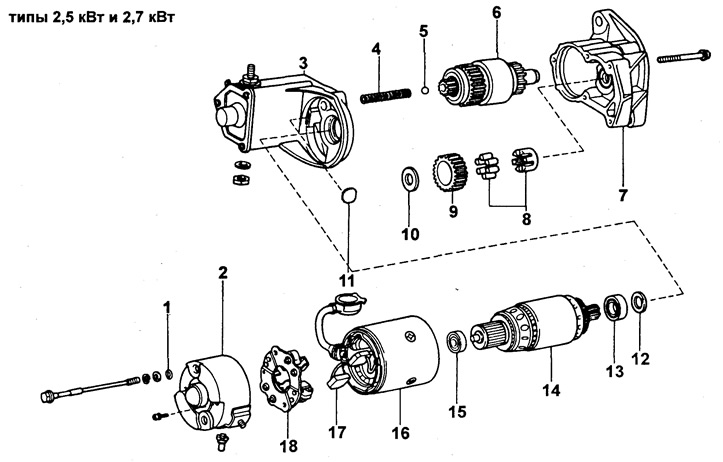

Стартер.
1 - уплотнительное кольцо,
2 - торцевая крышка,
3 - тяговое реле,
4 - возвратная пружина,
5 - стальной шарик,
6 - корпус муфты стартера,
7 - корпус стартера,
8 - обгонная муфта,
9 - паразитная шестерня,
10 - пластинчатая шайба,
11 - стопорная шайба,
12 - фетровое уплотнение,
13 - задний подшипник,
14 - якорь,
15 - передний подшипник,
16 - катушка возбуждения,
17 - щетка,
18 - щеткодержатель.
