Замена ведомой шестерни
1. Снимите ведомую шестерню.
а) Шлифовальным камнем опилите выступ соединительного штифта ведомой шестерни, стараясь не повредить валик привода.
б) Пробойником и молотком выбейте соединительный штифт.
в) Снимите ведомую шестерню и упорную шайбу.
2. Снимите валик привода центробежного регулятора и упорную шайбу.
3. Установите новый валик привода центробежного регулятора.
Нанесите тонкий слой консистентной смазки на валик привода, наденьте на него упорную шайбу и введите валик привода в корпус распределителя.
4. Установите новую ведомую шестерню.

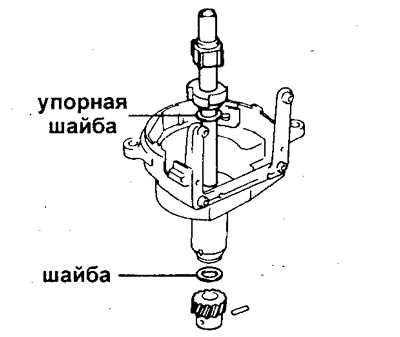

а) Наденьте плоскую шайбу и ведомую шестерню на валик привода центробежного регулятора угла опережения зажигания.

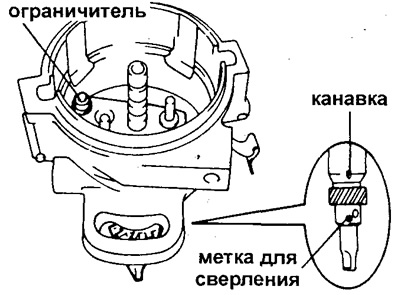

б) Совместите метку шестерни (не путать с отверстием для соединительного штифта ведомой шестерни) с выточкой на корпусе распределителя.
Внимание: ограничитель в распределителе для контактной системы зажигания должен находиться так, как показано на рисунке.
в) Установите и закрепите новый соединительный штифт.

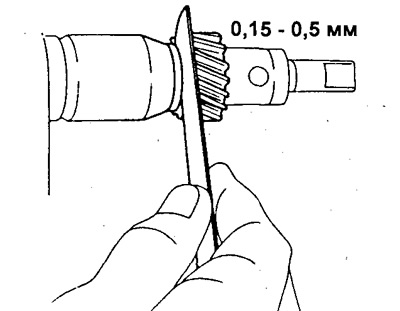

г) Щупом измерьте осевой зазор валика привода центробежного регулятора (0,15-0,50 мм). Если зазор отличается от указанного, отрегулируйте его упорными шайбами.
Толщина упорных шайб распределителей:
- для контактной системы зажигания: 2,3 мм, 2,5 мм, 2,7 мм, 2,9 мм.
- для бесконтактной системы зажигания: 0,3 мм, 0,4 мм, 0,5 мм, 0,6 мм.
д) Расклепайте соединительный штифт.
