Napomena: prilikom postavljanja isparivača klima uređaja, pogledajte montažni crtež "Isparivač klima uređaja".
Napomena: Isparivač se postavlja obrnutim redoslijedom od uklanjanja.
Napomena: prilikom ugradnje napunite isparivač s oko 20 cm3 kompresijskog ulja.

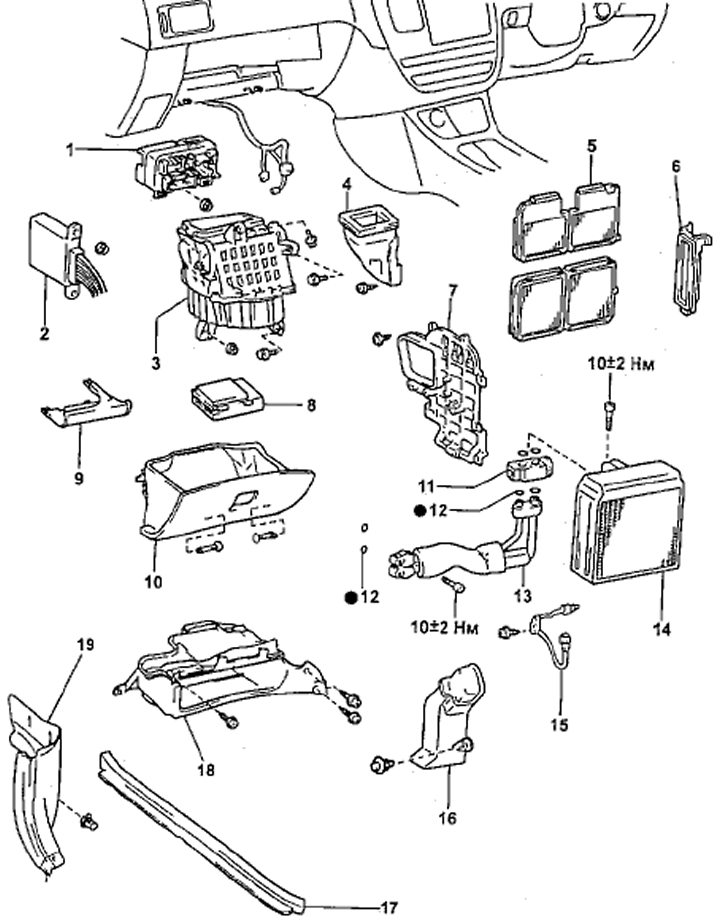

Isparivač klima uređaja
1 - držač konektora,
2 - elektronička upravljačka jedinica motora,
3 - sklop kućišta ventilatora,
4 - spojni zračni kanal,
5 - filter,
6 - bočni ukrasni poklopac,
7 - bočni poklopac br. 1,
8 - pojačalo klima uređaja (ploča tipa poluge),
9 - obloga držača konektora,
10 - pretinac za rukavice,
11 - ekspanzijski ventil,
12 - prstenasta brtva,
13 - izlazne i ulazne cijevi rashladnog sredstva,
14 - isparivač,
15 - termistor (senzor temperature zraka isparivača),
16 - zračni kanal br. 3,
17 - obloga praga prednjih vrata,
18 - držač pretinca za rukavice,
19 - bočna prednja obloga.
