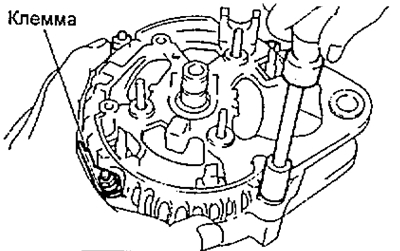

A) Otpustite maticu i uklonite izolator terminala.

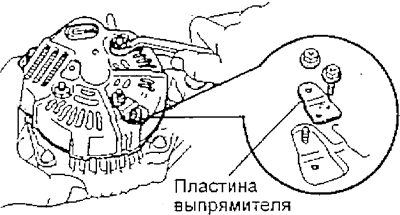

b) Uklonite ploču ispravljača.
V) Odvijte 3 matice za pričvršćivanje poklopca i uklonite poklopac generatora sa strane ispravljačke jedinice.

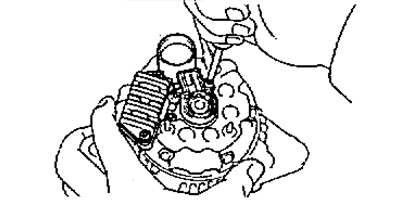

2. Uklonite držač četke i elektronički regulator napona.
A) Uklonite poklopac držača četkice.
b) Odvijte 5 vijaka i uklonite držač četkice s poklopcem i elektroničkim regulatorom napona.

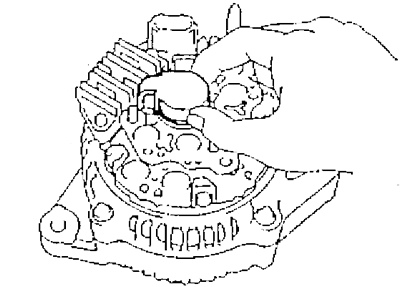

3. Uklonite brtvenu ploču.
4. Otpustite 4 vijka, uklonite blok ispravljača, 4 gumena izolatora i brtvenu ploču.
5. Uklonite remenicu alternatora.

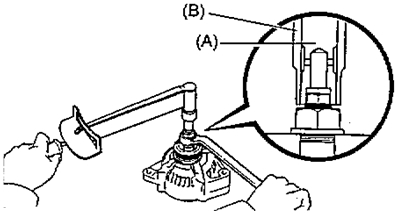

A) Držanje posebnog alata "A" moment ključ, zategnite specijalni alat "U" (u smjeru kazaljke na satu).
- Moment pritezanja - 39 Nm
b) Osigurajte poseban alat "A" sigurno fiksiran zajedno s rotorom.

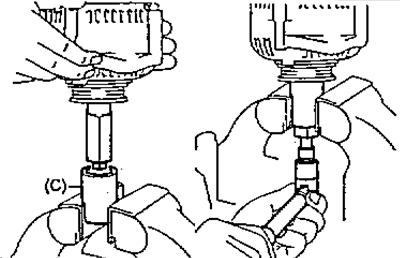

V) Stezni specijalni alat "S", kao što je prikazano na slici, i instalirajte generator na njega.
G) Da biste otpustili maticu remenice, okrenite alat "A" u smjeru prikazanom na slici.
Upozorenje: Kako biste izbjegli oštećenje osovine rotora, nemojte otpuštati maticu za pričvršćivanje remenice više od pola okretaja.
d) Skinite generator s alata "S".
e) Odvijte specijalni alat "U" i uklonite posebnu opremu "A" i "U".
i) Otpustite maticu remenice i remenicu alternatora.
6. Uklonite kućište ispravljača.

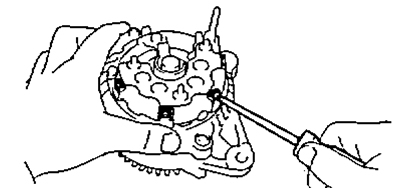

A) Otpustite 4 matice.

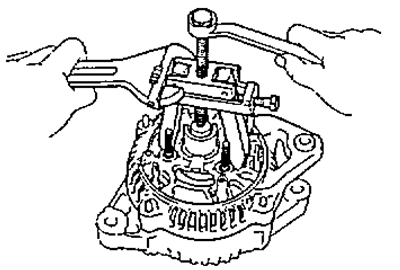

b) Pomoću izvlakača uklonite kućište ispravljača.

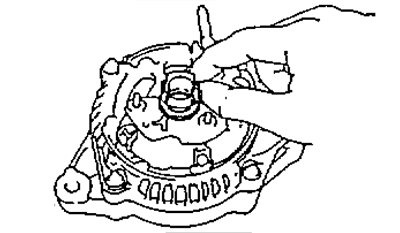

7. Uklonite podlošku.
8. Skinite rotor s poklopca generatora na pogonskoj strani.
