Podešavanje
Podešavanje vrata prtljažnika.

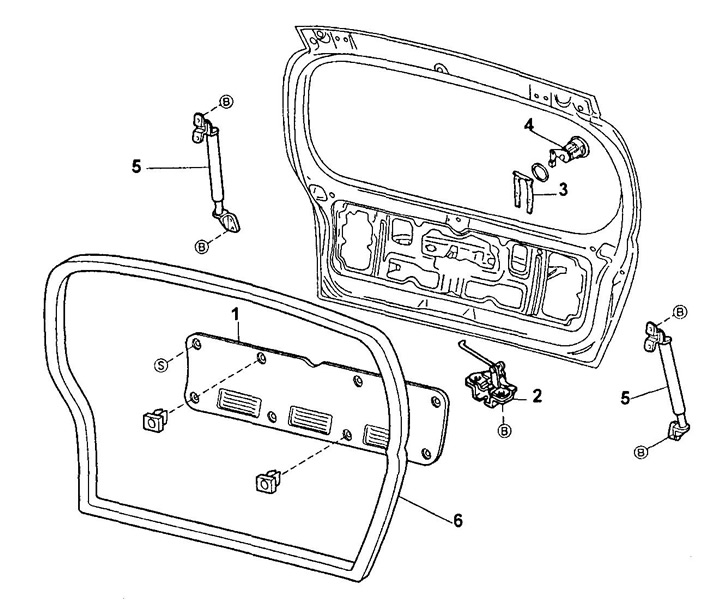

Stražnja vrata.
1 - unutarnja obloga stražnjih vrata,
2 - brava na vratima,
3 - cilindar za zaključavanje vrata,
4 - cilindar brave stražnjih vrata,
5 - stup vrata,
6 - brtva vrata.

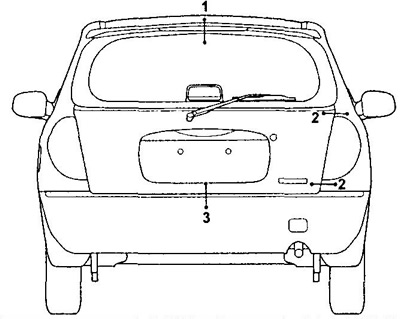

1. Provjerite razmake između stražnjih vrata i karoserije automobila kao što je prikazano na slici "Podešavanje stražnjih vrata".
Nazivna vrijednost:
Duet:
- "1" — 7,6±1,5 mm
- "2" — 5,5±1,5 mm
Sirion:
- "3" - 4,0±1,5 mm
2. Podesite razmake na stražnjim vratima,

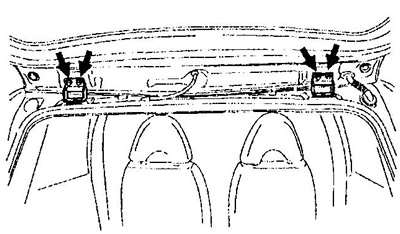

A) Otpustite vijke i namjestite položaj vrata.
- Moment pritezanja - 10 -15 Nm

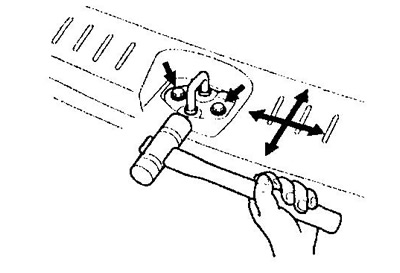

b) Uklonite okvir brave, otpustite pričvrsne vijke i podesite položaj karike.
Rastavljanje

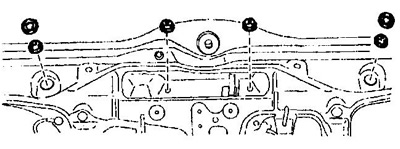

1. Skinite poklopce i uklonite unutarnju oblogu vrata.
2. (Modeli s brisačima: stražnje staklo)

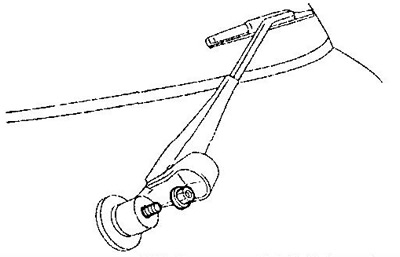

A) Uklonite polugu brisača i oprugu.

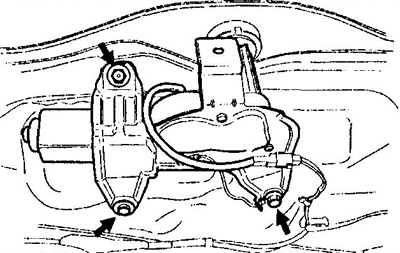

b) Uklonite 3 vijka i uklonite motor brisača.
3. Odvrnite 4 matice i uklonite vanjsku ručku za otvaranje vrata.
4. Uklonite cilindar brave na vratima.

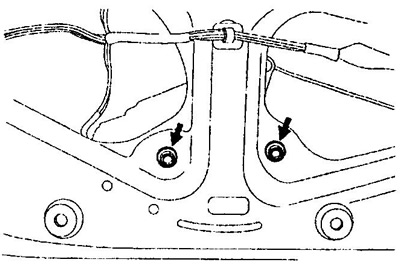

5. Odvrnite 2 vijka i uklonite bravu vrata.

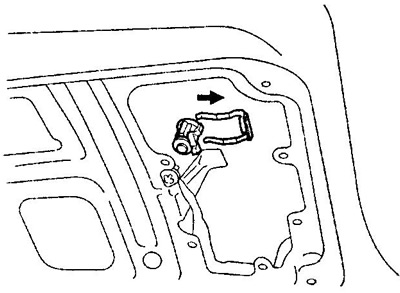

6. Uklonite poklopac servisnog priključka.
Skupština
1. Sastavljanje stražnjih vrata vrši se redoslijedom, povratak na uklanjanje.
2. Prilikom sastavljanja stražnjih vrata, obratite pozornost na sljedeće točke:
A) Prije postavljanja brave na vratima, nanesite brtvilo na navoje vijaka.
b) Postavite poklopac servisnog otvora ljepilom i zalijepite otvor zaštitnom trakom.
