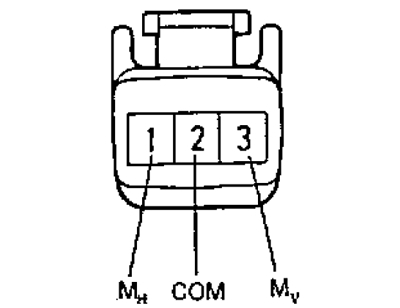

Fara oglinzi pliabile
A) Conectați bateria la bornele "3" (+) Și "2" (-) conector, verificați dacă oglinda se ridică.
b) Inversați polaritatea tensiunii, verificați dacă oglinda coboară.
V) Conectați bateria la bornele "1" (+) Și "2" (-) conector, verificați dacă oglinda se întoarce spre stânga.
G) Inversați polaritatea tensiunii, verificați dacă oglinda coboară.
Cu oglinzi rabatabile si sistem de curatare a oglinzilor
A) Conectați bateria la bornele "7" (+) Și "6" (-) conector, verificați dacă oglinda se ridică..
b) Inversați polaritatea tensiunii, verificați dacă oglinda coboară.
V) Conectați bateria la bornele "5" (+) Și "6" (-) conector, verificați dacă oglinda se întoarce spre stânga.
G) Inversați polaritatea tensiunii, verificați dacă oglinda coboară.
2. Verificarea unității de pliere.

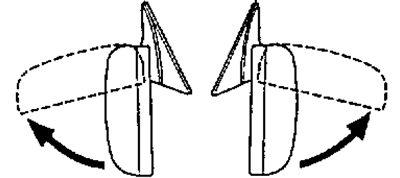

A) Conectați bateria la bornele "4" (+) Și "1" (-) conector, verificați dacă oglinda se deplasează în poziția de depozitare.

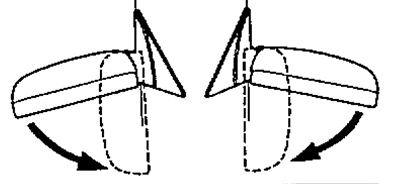

b) Inversați polaritatea tensiunii, verificați dacă oglinda revine în poziția de lucru.

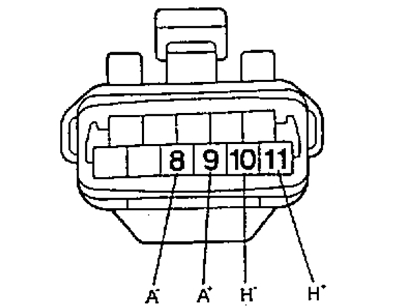

3. Verificarea funcționării sistemului de curățare a oglinzilor. Conectați bateria la bornele "9" (+) Și "8" (-) conector, verificați dacă oglinda începe să tremure.
4. Verificarea încălzirii oglinzii (cu sistem de curatare). Conectați bateria la bornele "11" (+) Și "10" (-) conector, verificați dacă oglinda sa încălzit după 2 minute.
- Rezistență - mai mult de 2,4 ohmi

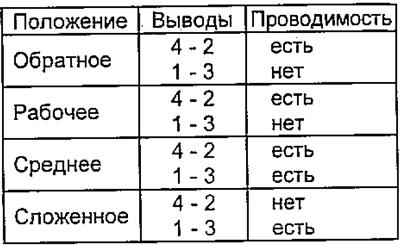

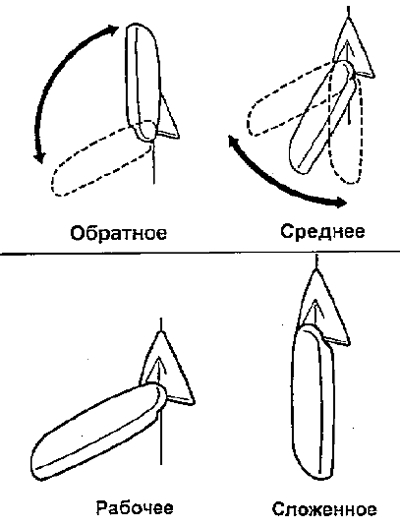

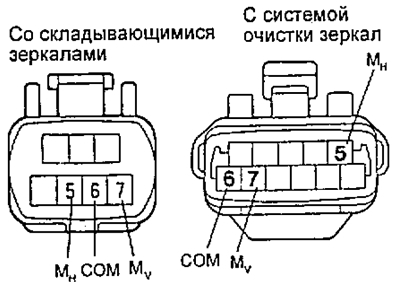

5. Verificarea întrerupătoarelor de limită. Verificați continuitatea între bornele conectorului conform tabelului.

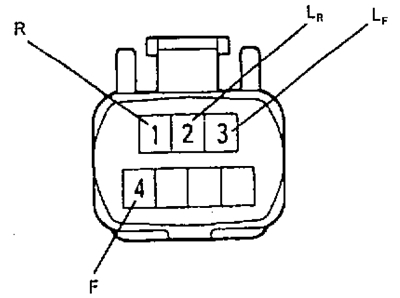

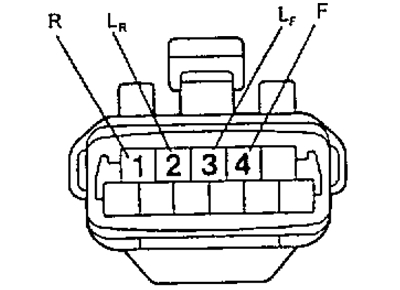

Cu oglinzi rabatabile
Cu sistem de curățare oglinzi
