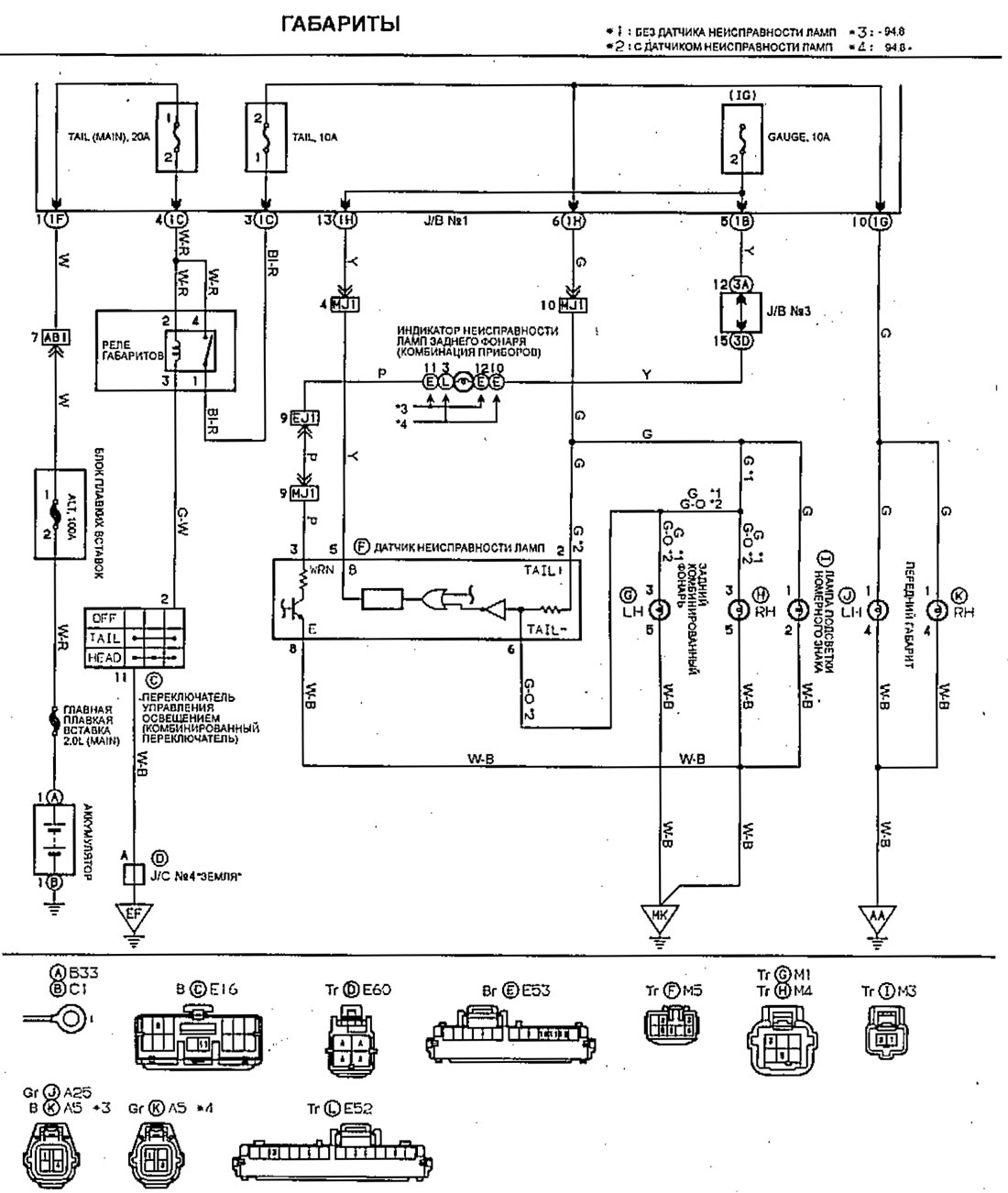

Schema de conexiuni pentru lumini de parcare
Principală
Carina
Carina T190
(1992-1996)
Echipament electric
Circuite electrice
0
Lumini de parcare
Открыть большую картинку в новой вкладке »
