Sistem de avertizare centura de siguranta
Principală
Carina
Carina T190
(1992-1996)
Echipament electric
Circuite electrice
0

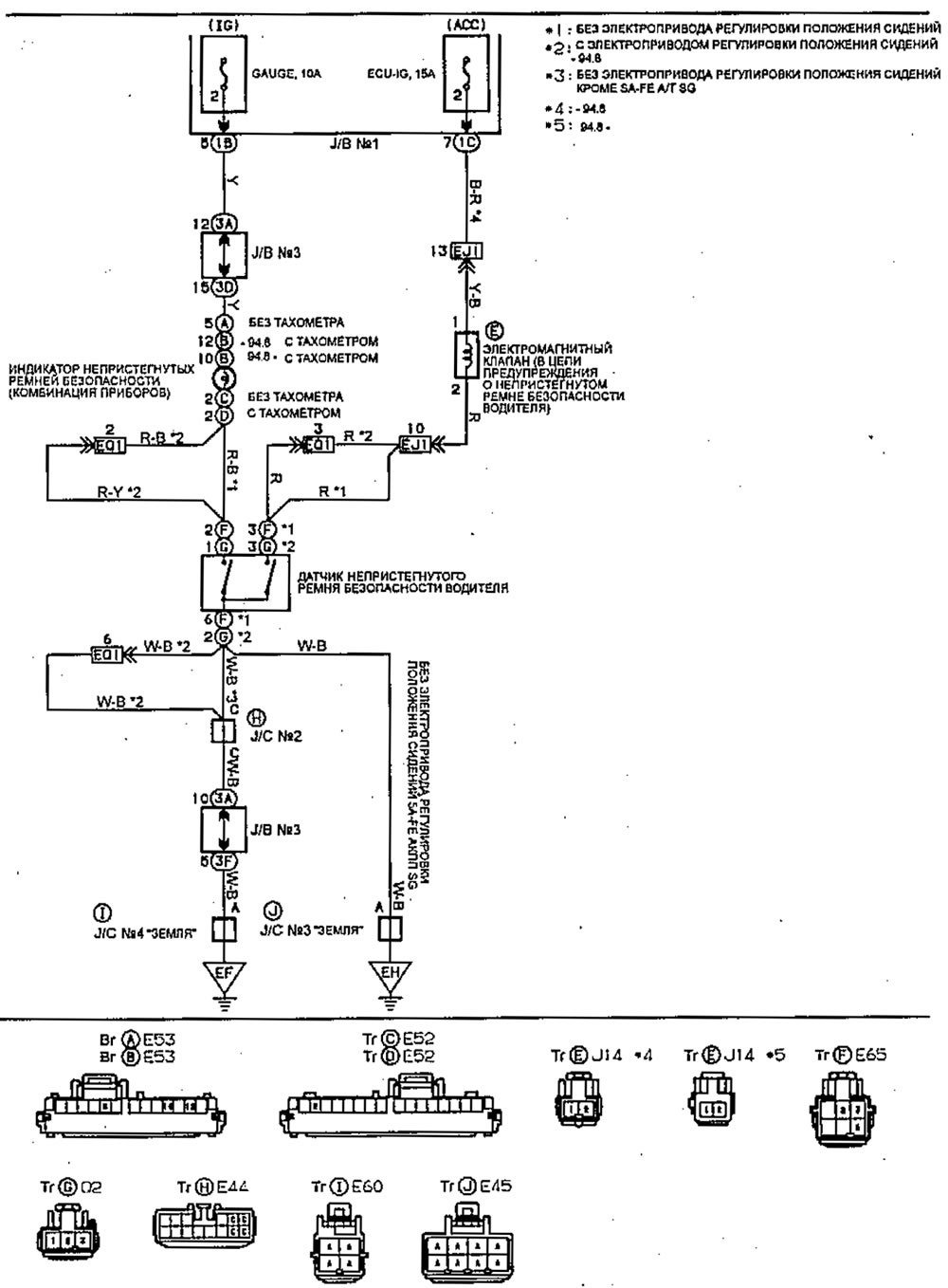

Sistem de avertizare centura de siguranta
Открыть большую картинку в новой вкладке »
