Положај осигурача и уложака осигурача на возилу (модел са 4А-ФЕ мотором): 1 - блок везе бр. 1 (кутија са осигурачима "ИГН" и "ГАУГЕ"), 2 - прикључни блок бр.2 (блок осигурача "АМ" и "АЛТ" и осигурач "ЕФИ"), 3 - чвор главног осигурача 2.0Л, 4 - уложак осигурача "АМ2" (30 А), 5, 6, 7, 8 и 9 - осигурачи: "АЛТ1 (100 А), "EFI" (1S A), "IGN" (7,5 А), "GAUGE" (10 А) и "СТ" (7,5 А), 10 - постављање прикључног блока бр.1

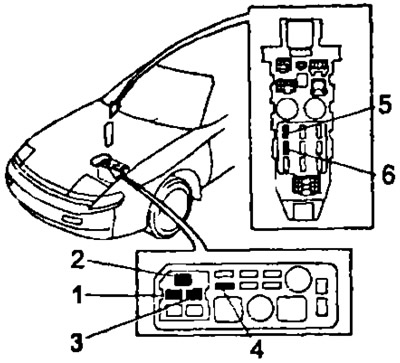

Локација осигурача и карике (модел са моторима 3С-ФЕ, 4С-ФЕ): 1 - главни осигурач, 2 - осигурач "ИГН", 3 - осигурач "ГАУГЕ", 4 - осигурач "СТ", 5 - осигурач "АМ2", 6 - главни осигурач, 7 - осигурач " ЕФИ "
Локација осигурача и карике (модел са 3С-ГЕ мотором): 1 - топљиви уметак "АМ2" (30 А), 2 - АЛТ осигурач (100 А), 3 - топљиви уметак "АМ1" (40 А), 4 - осигурач "ЕФИ" (15А), 5 - "ИГН" осигурач " (7,5 А), 6 - осигурач "ГАУГЕ" (15 А)

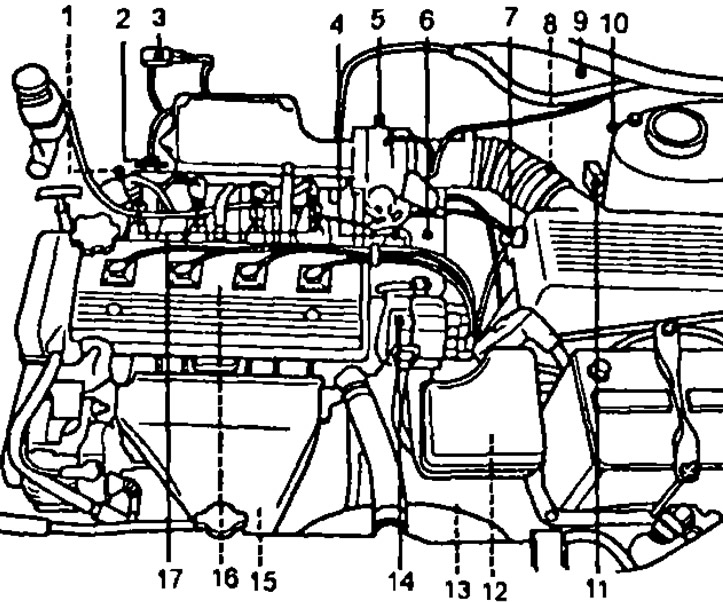

Локација компоненти и делова електронског система управљања (модел са 7А-ФЕ мотором): 1 - магнетни вентил за промену геометрије усисног разводника (леан бурн систем), 2 - регулатор притиска горива, 3 - сензор апсолутног притиска усисног разводника, 4 - регулациони вентил у празном ходу, 5 - сензор положаја лептира за гас, 6 - сензор температуре расхладне течности, 7 - сензор температуре усисног ваздуха, 8 - филтер горива, 9 - завојница за паљење, 10 - дијагностички конектор, 11 - појачавач паљења, 12 - релеј главног система убризгавања, 13 - прекидач за заустављање покретања, 14 - разводник, 15 - грејач сензора кисеоника, 16 - сензор детонације, 17 - ињектори.

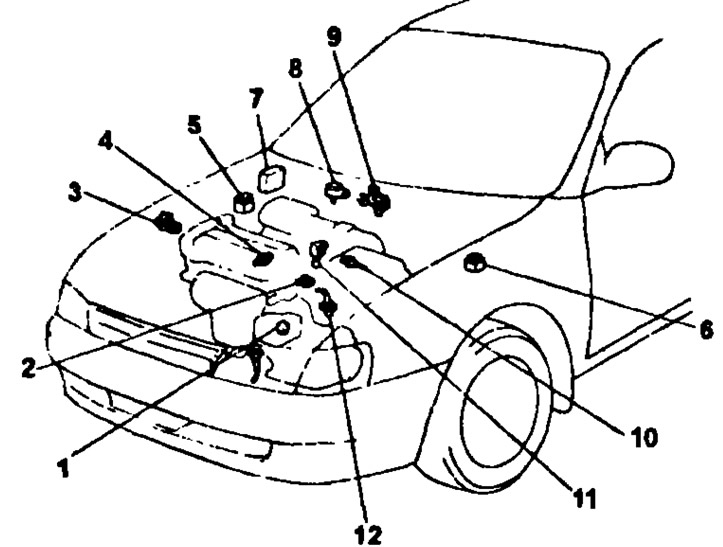

Локација компоненти и делова електронског система управљања (модел са 4А-ФЕ мотором): 1 - главни релеј система за убризгавање горива, 2 - сензор температуре расхладне течности, 3 - променљиви отпорник (модели без катализатора), 4 - сензор детонације (модели са катализатором), 5 и 6 - релејни прекидач пумпе за гориво (модели са левим и десним воланом), 7 - електронска контролна јединица, 8 - сензор апсолутног притиска у усисној грани, 9 - електропнеуматски вентил за повећање броја обртаја у празном ходу када је клима уређај укључен, 10 - сензор температуре усисног ваздуха, 11 - систем променљиве геометрије усисног разводника вентил, 12 - сензор кисеоника (модели са катализатором)

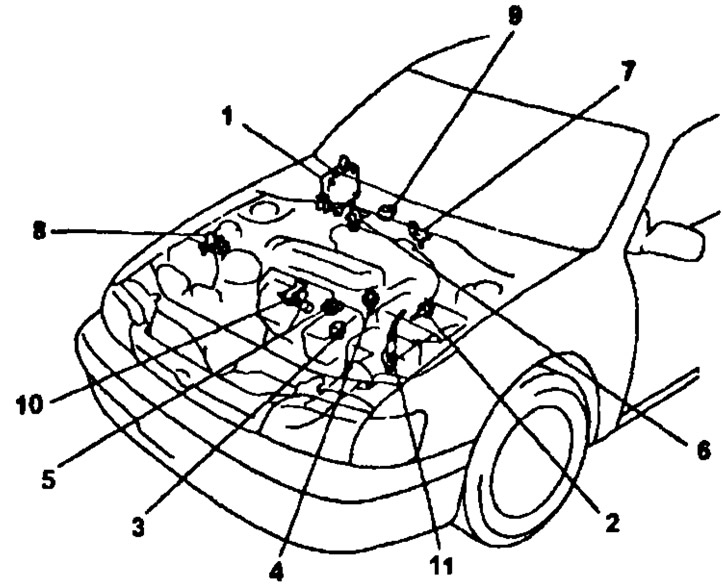

Локација компоненти и делова електронског система управљања (модел са 3С-ФЕ мотором? 4С-ФЕ): И – ЕЦМ, 2 – Сензор температуре усисног ваздуха, 3 – Главни релеј система за убризгавање горива, 4 – Сензор температуре расхладне течности, 5 – Сензор детонације, 6 – Електро-пнеуматски вентил за повећање брзине у празном ходу када се клима уређај је укључен, 7 - сензор апсолутног притиска у усисној грани, 8 - варијабилни отпорник, 9 - релеј-прекидач пумпе за гориво, 10 - електропнеуматски вентил система за рециркулацију издувних гасова, 11 - сензор кисеоника
