Электронное управление углом опережения зажигания

В блок электронного управления (ECU) введены значения оптимальных углов опережения зажигания для всех рабочих режимов двигателя. Используя сигналы датчиков, измеряющих основные параметры двигателя (частоту вращения коленчатого вала, абсолютное давление во впускном трубопроводе, температуру охлаждающей жидкости и т. д.), микропроцессор (блок ECU) мгновенно выдает точные значения угла опережения зажигания.

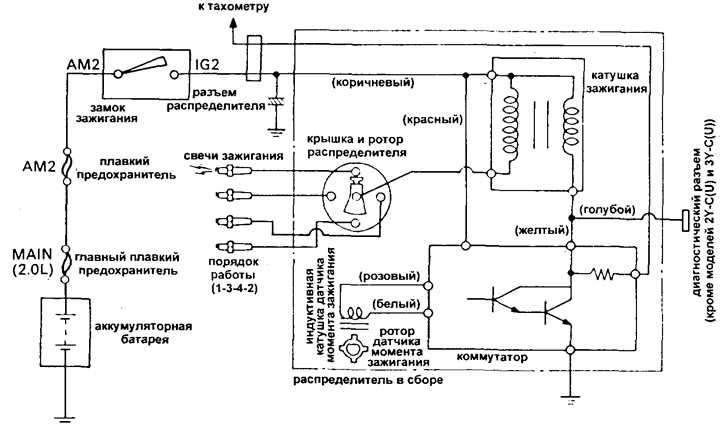

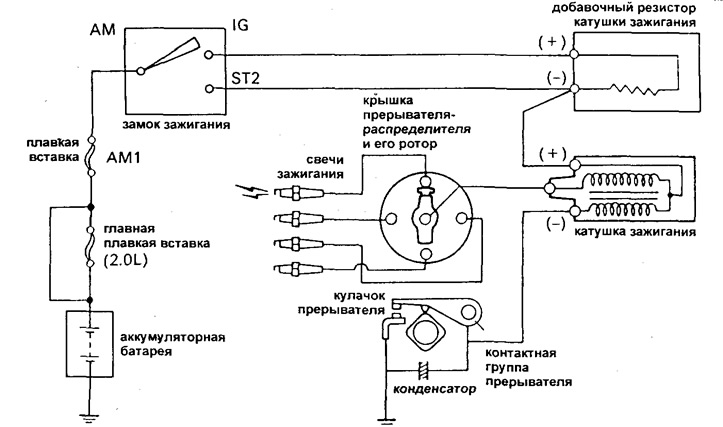

Схемы систем зажигания
