Облицовочная панель двери — снятие и установка [Toyota 4Runner N120]

  • Главная
  • 4 Раннер
  • N120 (1989-1995)
  • Кузов и салон
  • Двери, замки и окна
  • Облицовочная панель двери — снятие и установка
0
1. В автомобилях, оборудованных электроприводом окон, отсоедините батарею от массы.

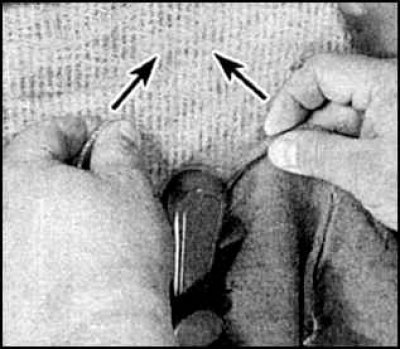

2. Снимите рукоятку стеклоподъемника (на а/м без электропривода). Для этого заведите под рукоятку шнур и достаньте стопорное кольцо, с силой потянув за концы шнура (тянуть в направлении, указанном стрелками).

3. Снимите ручку с вала стеклоподъемника.

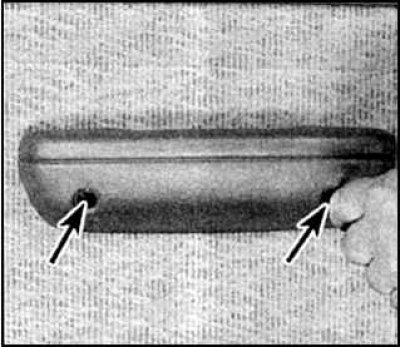

4. Извлеките заглушки, выверните 2 винта (указаны стрелками) и снимите подлокотник.

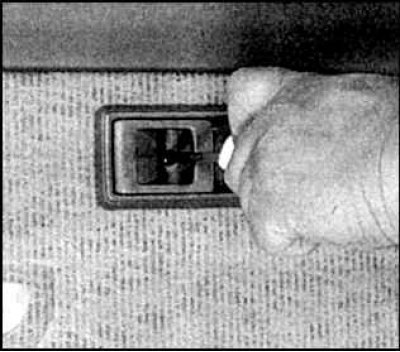

5. Отверните винт внутренней ручки.

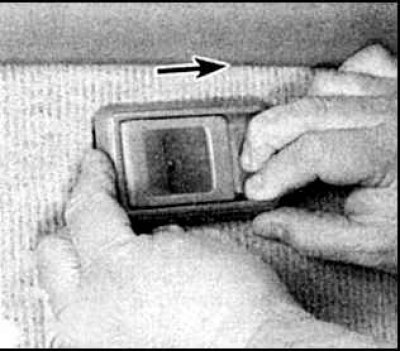

6. Сместите ручку вперед и достаньте из облицовки.



7. Отцепите ручку от тяги.

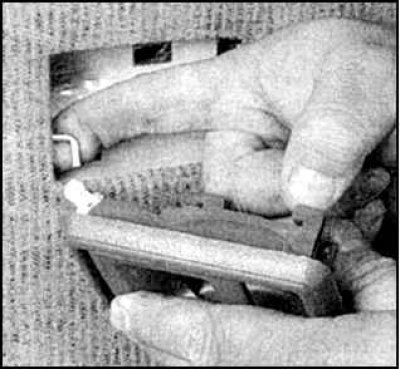

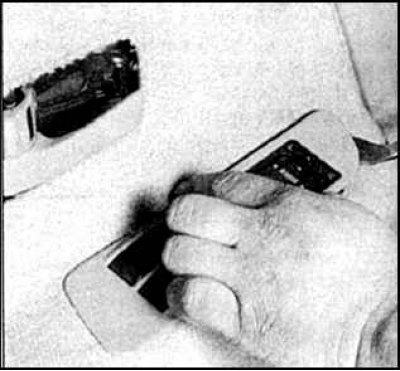

8. Снимите выключатель стеклоподъемника, осторожно поддев панель и отсоединив разъем.

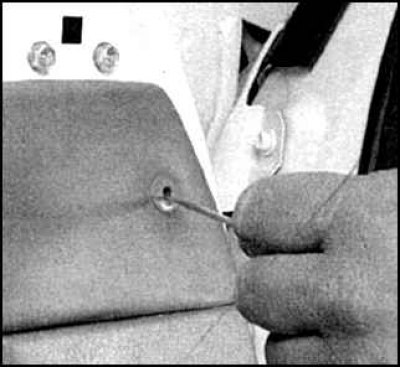

9. Отверните винт крепления под зеркалом.

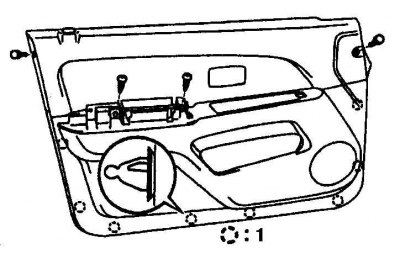

10. Отверните винты с верхней тыльной стороны облицовки двери (1–8 защелок).

11. Снимите облицовку зеркала (если предусмотрена) и осторожно извлеките 8 защелок крепящих облицовку двери.

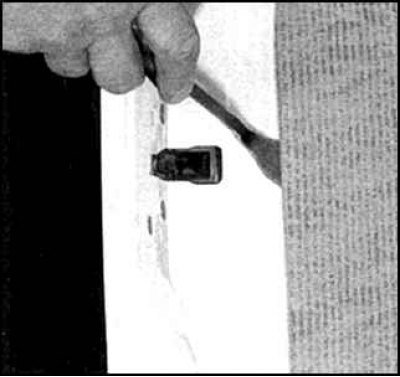

12. Для отсоединения защелок вставьте инструмент между каркасом и облицовкой.

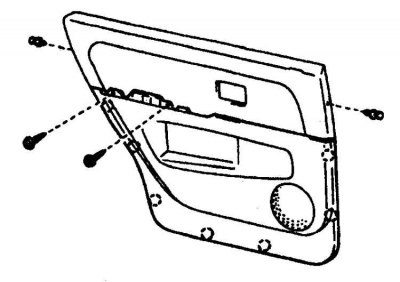

13. Облицовка задней двери крепится 2 защелками по переднему и заднему торцам двери, 2 винтами в средней части и 7 защелками по краю облицовки.



14. Для доступа к дверным механизмам осторожно снимите водозащитный экран.

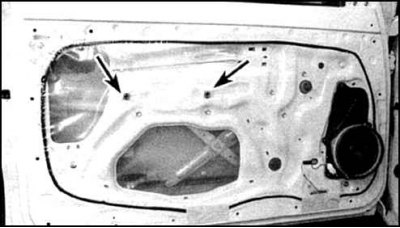

15. Для удаления экрана достаньте две уплотняющие втулки (указаны стрелками).

16. Если экран при удалении поврежден, то заклейте надрывы клейкой лентой или замените. Проследите за сохранностью уплотнения по контуру экрана.

17. Установка выполняется в обратном порядке.

18. Проследите за тем, чтобы были завернуты все винты облицовки и вставлены все защелки.

19. Если экран не прилипает к двери в отдельных местах по контуру, то слегка смажьте эти места силиконовым герметиком.
